专利号: 2023219105993
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

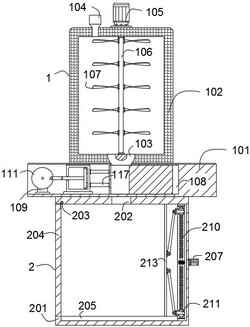

1.一种家禽饲养饲料混合机,包括出料口控制机构(1),以及安装于出料口控制机构(1)顶部的搅拌电机(105)和内部的移动电机(110);

所述出料口控制机构(1)的底部设置有定量出料机构(2),且有定量出料机构(2)的内部设置有驱动电机(207);

其特征在于,还包括:

所述出料口控制机构(1)包括承重块(101),所述承重块(101)的顶部中心位置固定连接有搅拌室(102),所述搅拌室(102)的底部开设有Y型出料口(103);

其中,搅拌室(102)的顶部一侧开设有第一入料口(104),所述搅拌室(102)的顶部中心位置与搅拌电机(105)固定连接;

其中,搅拌电机(105)的输出端贯穿搅拌室(102)并固定连接有搅拌轴(106),所述搅拌轴(106)的外侧固定连接有若干个搅拌叶(107),所述搅拌叶(107)的个数为五组,且搅拌叶(107)均匀分布在搅拌轴(106)的外侧。

2.根据权利要求1所述的一种家禽饲养饲料混合机,其特征在于,所述承重块(101)的内部开设有凹槽(108),所述凹槽(108)的底部一侧固定连接有支撑块(109),所述支撑块(109)的顶部与移动电机(110)固定连接。

3.根据权利要求2所述的一种家禽饲养饲料混合机,其特征在于,所述移动电机(110)的输出端固定连接有圆盘(111),所述圆盘(111)远离移动电机(110)的一侧固定连接有圆柱(112),所述圆柱(112)的外侧转动连接有第一连接杆(113)。

4.根据权利要求3所述的一种家禽饲养饲料混合机,其特征在于,所述第一连接杆(113)远离圆柱(112)的一端转动连接有第二连接杆(114),所述第二连接杆(114)的外侧套设有限位框架(115),所述限位框架(115)的底部与凹槽(108)固定连接。

5.根据权利要求4所述的一种家禽饲养饲料混合机,其特征在于,所述第二连接杆(114)远离第一连接杆(113)的一端固定连接有底板(116),所述底板(116)与限位框架(115)滑动连接,所述底板(116)远离第二连接杆(114)的一端固定连接有第三连接杆(117),所述第三连接杆(117)远离底板(116)的一端固定连接有挡块(118),所述挡块(118)与凹槽(108)滑动连接,所述挡块(118)内部的一侧开设有通孔(119)。

6.根据权利要求1所述的一种家禽饲养饲料混合机,其特征在于,所述定量出料机构(2)包括储存室(201),所述储存室(201)的顶部中心位置开设有第二入料口(202),所述储存室(201)的顶部一侧固定连接有扭簧(203),所述扭簧(203)的一端与出料挡板(204)固定连接,所述出料挡板(204)与储存室(201)转动连接,所述储存室(201)的底部固定连接有电子秤(205),所述储存室(201)远离出料挡板(204)的一侧固定连接有推动框架(206),所述储存室(201)的靠近推动框架(206)的一侧与驱动电机(207)固定连接。

7.根据权利要求6所述的一种家禽饲养饲料混合机,其特征在于,所述驱动电机(207)的输出端贯穿储存室(201)与推动框架(206)并固定连接有蜗杆(208),所述蜗杆(208)的一侧啮合连接有涡轮(209),所述涡轮(209)的内部中心位置固定连接有双向螺纹杆(210),所述双向螺纹杆(210)与推动框架(206)转动连接,所述双向螺纹杆(210)的两端对称螺纹连接有螺纹套(211),所述螺纹套(211)的一侧转动连接有转动杆(212),所述转动杆(212)远离螺纹套(211)的一端转动连接有推板(213),所述推板(213)与电子秤(205)滑动连接。
