专利号: 2023219363730
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

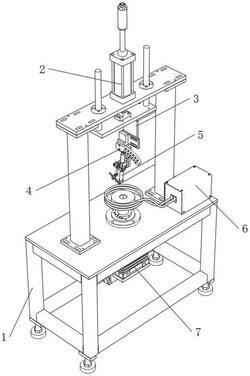

1.一种激光硬钎焊焊接机,包括焊接机底座(1)、升降组件(2)、平移组件(3)、角度调节组件(4)、感应加热组件(6)以及旋转组件(7),其特征在于:所述焊接机底座(1)上端设置有支架(12),所述支架(12)上端设置有升降组件(2),所述升降组件(2)下端设置有平移组件(3),所述平移组件(3)下端设置有角度调节组件(4),所述角度调节组件(4)下端设置有焊接组件(5),所述焊接机底座(1)上端贯穿安装有旋转组件(7),所述旋转组件(7)上端设置有感应加热组件(6)。

2.根据权利要求1所述的激光硬钎焊焊接机,其特征在于:所述焊接机底座(1)下端设置有四组支脚(11),四组所述支脚(11)为旋转支脚(11)。

3.根据权利要求1所述的激光硬钎焊焊接机,其特征在于:所述升降组件(2)包括升降底座(21),所述升降底座(21)上端设置有升降气缸(22),所述升降气缸(22)固定安装在支架(12)上端,所述升降底座(21)上端两侧设置有平衡杆(23),所述平衡杆(23)贯穿支架(12)上端。

4.根据权利要求3所述的激光硬钎焊焊接机,其特征在于:所述平移组件(3)包括平移底座(31),所述平移底座(31)上端开设有平移条孔(311),所述升降底座(21)右侧开设有平移孔(211),所述平移条孔(311)与平移孔(211)相对应,所述平移底座(31)下端设置有横移孔(312)。

5.根据权利要求4所述的激光硬钎焊焊接机,其特征在于:所述平移组件(3)包括横移底座(32),所述横移底座(32)上端设置有横移条孔(321),所述横移条孔(321)与横移孔(312)相对应。

6.根据权利要求5所述的激光硬钎焊焊接机,其特征在于:所述角度调节组件(4)包括角度底座(41),所述角度底座(41)固定安装在横移底座(32)下端,所述角度底座(41)开设有多组角度限位孔(411),所述角度底座(41)前端设置有旋转块(42),所述旋转块(42)上开设有角度定位孔(421),所述角度限位孔(411)与角度定位孔(421)相对应。

7.根据权利要求1所述的激光硬钎焊焊接机,其特征在于:所述焊接组件(5)包括焊接底座(51),所述焊接底座(51)安装在旋转块(42)下端,所述焊接底座(51)外侧设置有聚光头(52),所述聚光头(52)侧面设置有焊丝导管(53)。

8.根据权利要求1所述的激光硬钎焊焊接机,其特征在于:所述旋转组件(7)包括旋转电机(71),所述旋转电机(71)安装在焊接底座(51)内侧上端,所述旋转电机(71)上端设置有加工台(72)。

9.根据权利要求1所述的激光硬钎焊焊接机,其特征在于:所述感应加热组件(6)包括控制器(62),所述控制器(62)固定安装在焊接底座(51)右上侧,所述控制器(62)右侧设置有感应线圈(61),所述感应线圈(61)设置在加工台(72)外侧。
