专利号: 2023219403475
申请人: 张民达
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

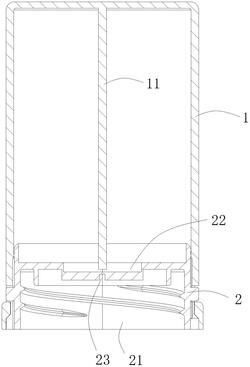

1.一种盖内分层下压开启型瓶盖,其特征在于,包括上盖(1)和下盖(2),所述上盖(1)套设在下盖(2)的外侧,所述上盖(1)与下盖(2)之间形成容置腔(3),所述下盖(2)的底部设有安装槽(21),所述安装槽(21)的侧壁设有内螺纹,所述上盖(1)内设有插杆(11),所述插杆(11)位于容置腔(3)内,且与下盖(2)的顶端相对应。

2.根据权利要求1所述的一种盖内分层下压开启型瓶盖,其特征在于,所述下盖(2)的顶端设有下沉槽(22),所述插杆(11)位于下沉槽(22)的正上方,所述下沉槽(22)的底端设有凹槽(23),所述凹槽(23)处的厚度小于下沉槽(22)其余处的厚度。

3.根据权利要求2所述的一种盖内分层下压开启型瓶盖,其特征在于,所述下盖(2)的外周设有凸起(24),所述上盖(1)的侧壁设有第一卡槽(12)和第二卡槽(13),所述第一卡槽(12)设于第二卡槽(13)的一端,所述第一卡槽(12)与第二卡槽(13)连通,所述凸起(24)卡入到第一卡槽(12)内,所述第二卡槽(13)的顶端高于第一卡槽(12)的顶端。

4.根据权利要求3所述的一种盖内分层下压开启型瓶盖,其特征在于,所述第一卡槽(12)与第二卡槽(13)连通处设有限位片(14)。

5.根据权利要求4所述的一种盖内分层下压开启型瓶盖,其特征在于,所述上盖(1)的底端设有导向槽(15),所述导向槽(15)位于第一卡槽(12)的下方。

6.根据权利要求2所述的一种盖内分层下压开启型瓶盖,其特征在于,所述下盖(2)的外周设有限位台阶(25),所述上盖(1)位于限位台阶(25)的上方,所述上盖(1)与限位台阶(25)之间设有拉环(4)。

7.根据权利要求6所述的一种盖内分层下压开启型瓶盖,其特征在于,所述拉环(4)与上盖(1)为一体成型结构。

8.根据权利要求7所述的一种盖内分层下压开启型瓶盖,其特征在于,所述上盖(1)的内壁设有卡条(16),所述卡条(16)竖直设置,相邻所述卡条(16)之间形成卡槽(17),所述下盖(2)的外侧壁上设有卡块(26),所述卡块(26)位于卡槽(17)内。

9.根据权利要求1~8任一项所述的一种盖内分层下压开启型瓶盖,其特征在于,所述下盖(2)顶端的外侧设有凸棱(27),所述凸棱(27)与上盖(1)的内壁紧贴。

10.饮料瓶,包括权利要求9所述的一种盖内分层下压开启型瓶盖,其特征在于,还包括瓶体(5),所述瓶体(5)的瓶口处设有外螺纹,所述安装槽(21)套设在瓶口(51)外侧,并与瓶口(51)通过螺纹配合。
