专利号: 2023219509709
申请人: 西安高丛蓝莓科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-12-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

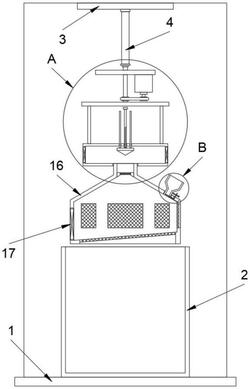

1.一种蓝莓果酒制备用的蓝莓清洗装置,包括安装架(1),其特征在于,所述安装架(1)上放置有清洗桶(2),所述安装架(1)的前侧壁固定安装有横板(3),所述横板(3)的底部固定安装有电动推杆(4),所述电动推杆(4)的伸缩端固定安装有固定板(5),所述固定板(5)的底部转动连接有转动轴(8),所述固定板(5)的底部设有驱动机构,所述驱动机构与转动轴(8)传动连接,所述转动轴(8)的底端固定安装有连接架(10),所述连接架(10)的底部固定安装有收集框(11),所述收集框(11)的底部固定安装有与其内部相互连通的清洗框(16),所述收集框(11)的顶部设有阻挡机构,所述收集框(11)的侧壁设有第一组挡门(12),所述清洗框(16)的内壁固定安装有滤除机构,所述清洗框(16)的侧壁设有第二组挡门(17),所述清洗框(16)的底部和侧壁上设有多个筛网,所述清洗框(16)的顶部贯穿固定安装有与其内部相互连通的进料斗(18),所述清洗框(16)的顶部开设有滑槽(21),所述滑槽(21)内设有封堵机构,所述封堵机构贯穿进料斗(18)并与其内壁相抵。

2.根据权利要求1所述的一种蓝莓果酒制备用的蓝莓清洗装置,其特征在于,所述驱动机构包括固定安装在固定板(5)底部上的电机(6),所述电机(6)的输出轴末端固定安装有传动轮(7),所述传动轮(7)与转动轴(8)之间传动连接有传动带(9)。

3.根据权利要求1所述的一种蓝莓果酒制备用的蓝莓清洗装置,其特征在于,所述阻挡机构包括贯穿滑动连接在收集框(11)顶部上的限位杆(14),两个所述限位杆(14)的底端共同固定安装有锥形挡块(13),所述收集框(11)的顶部贯穿螺纹连接有第一螺纹杆(15),所述第一螺纹杆(15)的底端与锥形挡块(13)的顶部转动连接。

4.根据权利要求1所述的一种蓝莓果酒制备用的蓝莓清洗装置,其特征在于,所述滤除机构包括固定安装在清洗框(16)内壁上的导向框(22),所述导向框(22)内固定安装有滤网(23)。

5.根据权利要求1所述的一种蓝莓果酒制备用的蓝莓清洗装置,其特征在于,所述封堵机构包括滑动连接在滑槽(21)内的L形板(19),所述L形板(19)贯穿进料斗(18)并与其内壁相抵,所述进料斗(18)的侧壁转动连接有第二螺纹杆(20),所述第二螺纹杆(20)贯穿L形板(19)并与其螺纹连接。
