专利号: 2023219851170
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

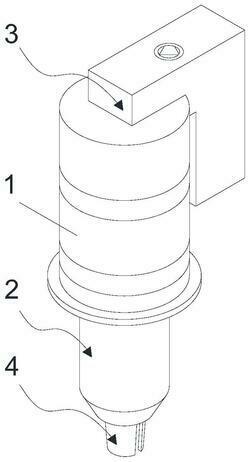

1.一种矿用锚索退锚器,包括安装框(1),其特征在于:所述安装框(1)的内腔设置有调节机构(2),所述安装框(1)的顶部设置有输气机构(3),所述调节机构(2)的内腔设置有夹持机构(4),所述调节机构(2)包括连接杆(21),所述连接杆(21)的一端与安装框(1)内腔的顶部固定连接,所述连接杆(21)的表面活动连接有活塞(22),所述活塞(22)的底部且位于连接杆(21)的表面固定连接有推杆(23),所述推杆(23)的底部固定连接有撞击块(24),所述撞击块(24)的下端贯穿安装框(1)延伸至安装框(1)的外部,所述输气机构(3)包括保护壳(31),所述保护壳(31)的一侧与安装框(1)固定连接,所述保护壳(31)内腔的一侧固定连接有气泵(32),所述气泵(32)一侧的气口连通有连接管(33),所述连接管(33)的两端分别连通有阀门(34),且通过阀门(34)与安装框(1)连通。

2.如权利要求1所述矿用锚索退锚器,其特征在于:所述夹持机构(4)包括推动单元(41),所述推动单元(41)的顶部与连接杆(21)的底部活动连接,所述连接杆(21)延伸至推动单元(41)的内腔,所述推动单元(41)的底部活动连接有夹块本体(42)。

3.如权利要求2所述矿用锚索退锚器,其特征在于:所述推动单元(41)的表面固定连接有限位环(7),所述限位环(7)的一侧与撞击块(24)的内腔接触。

4.如权利要求2所述矿用锚索退锚器,其特征在于:所述推动单元(41)还包括安装壳(411),所述安装壳(411)内腔的中部固定连接有气缸(412),所述气缸(412)的输出端固定连接有活动块(413),所述活动块(413)的表面套设于夹块本体(42)的表面,且与夹块本体(42)的表面活动连接。

5.如权利要求2所述矿用锚索退锚器,其特征在于:所述撞击块(24)的底部固定连接有推块(5),所述推块(5)位于夹块本体(42)表面的四周。

6.如权利要求1所述矿用锚索退锚器,其特征在于:所述气泵(32)上端的气口连通有导管,且导管的一端固定连接有过滤网(6)。
