专利号: 2023219998531
申请人: 山东沃安电力建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

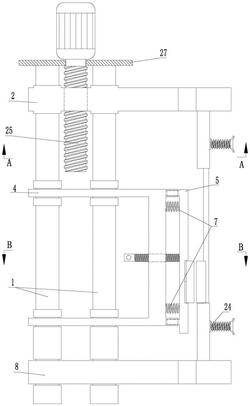

1.建筑施工钢筋焊接夹持装置,其特征在于,包括两个竖向平行设置的导向柱,两所述导向柱上滑动安装有上安装架,所述上安装架上设置有上夹紧机构,所述上安装架沿两所述导向柱竖向滑动,所述上安装架连接有由电机驱动的丝杠螺母机构,所述导向柱上固定安装有中间安装架,所述中间安装架位于所述上安装架的下方,所述中间安装架上沿水平方向滑动安装有竖直夹紧柱,所述中间安装架上螺纹安装有调整螺杆,所述调整螺杆的一端顶靠于所述竖直夹紧柱上,所述中间安装架与所述竖直夹紧柱之间设置有两个复位弹簧,两所述导向柱上固定安装有下安装架,所述下安装架位于所述中间安装架的下方,所述下安装架上设置有下夹紧机构,所述下安装架和所述上安装架上均设置有钢筋避让槽,所述竖直夹紧柱与所述上夹紧机构共同夹紧上方待焊接钢筋,所述竖直夹紧柱与所述下夹紧机构共同夹紧下方待焊接钢筋;

还包括焊剂筒,所述焊剂筒与所述待焊接位置相对应。

2.根据权利要求1所述的建筑施工钢筋焊接夹持装置,其特征在于,所述上夹紧机构包括固定安装于所述上安装架上的第一夹紧柱和第二夹紧柱。

3.根据权利要求2所述的建筑施工钢筋焊接夹持装置,其特征在于,所述下夹紧机构包括固定安装于所述下安装架上的第三夹紧柱和第四夹紧柱,所述第三夹紧柱设有竖向设置的第一导柱,所述第一夹紧柱滑动安装于所述第一导柱上,所述第四夹紧柱设有竖向设置的第二导柱,所述第二夹紧柱滑动安装于所述第二导柱上。

4.根据权利要求3所述的建筑施工钢筋焊接夹持装置,其特征在于,所述焊剂筒包括第一焊剂半筒和第二焊剂半筒,所述第三夹紧柱和第四夹紧柱的顶部固定安装有所述第一焊剂半筒,所述竖直夹紧柱的侧壁上设置有凹槽,所述凹槽内固定安装有所述第二焊剂半筒,所述第一焊剂半筒底部设置有第一半孔,所述第二焊剂半筒底部设置有第二半孔,所述第一半孔和所述第二半孔与下方待焊接钢筋相适配。

5.根据权利要求3所述的建筑施工钢筋焊接夹持装置,其特征在于,所述第一夹紧柱、第二夹紧柱、第三夹紧柱和第四夹紧柱上分别螺纹连接有一螺杆,每一所述螺杆与所述第一夹紧柱、第二夹紧柱、第三夹紧柱和第四夹紧柱之间分别设置有一弹簧,每一所述螺杆均用于顶靠在待焊接钢筋上。

6.根据权利要求1所述的建筑施工钢筋焊接夹持装置,其特征在于,所述丝杠螺母机构包括安装在一起的丝杠和螺母,所述丝杠穿过所述上安装架,所述螺母固定安装于所述上安装架上,所述丝杠传动连接有所述电机,所述电机固定安装于两所述导向柱顶端的端板上。
