专利号: 2023220030201
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

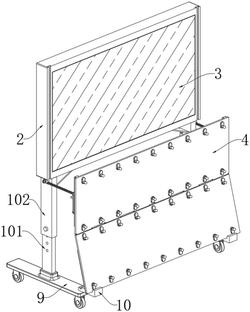

1.一种用于室内展厅的广告展示设备,包括伸缩支腿(1),所述伸缩支腿(1)的数量为两根,两根所述伸缩支腿(1)的顶端共同安装有安装板(2),所述安装板(2)正面的中部开设有安装槽,其特征在于:所述安装槽的内部固定安装有液晶触控屏(3),所述安装板(2)正面的两侧均开设有T型滑槽,两个所述T型滑槽的内部共同滑动连接有多用保护组件(4),所述安装板(2)下表面的两侧均焊接有安装座(5),所述安装座(5)的正面开设有螺纹孔,所述螺纹孔的内部螺纹连接有长螺柱(6),所述长螺柱(6)的一端通过轴承转动连接有多用夹板(7),所述多用夹板(7)的背面焊接有用于支撑多用保护组件(4)的支撑块(8),两根所述伸缩支腿(1)的底端均固定连接有底板(9),所述底板(9)上表面的一侧焊接有表面倾斜式卡接座(10),所述表面倾斜式卡接座(10)的上表面开设有三个与多用保护组件(4)相适配的插槽;

所述多用保护组件(4)包括上保护板(401)和下保护板(402),所述上保护板(401)的下表面固定连接有中空连接座,所述下保护板(402)的上表面固定连接有与中空连接座相适配的带孔限制座,所述带孔限制座和中空连接座的内部共同穿设有销轴,所述上保护板(401)和下保护板(402)通过销轴转动连接在一起,所述上保护板(401)和下保护板(402)正面的顶部和底部均开设有若干个安装孔,安装孔的一侧壁固定连接有弹簧(403),所述弹簧(403)的一端固定连接有夹固片(404),所述夹固片(404)正面的顶部焊接有拉柱,所述上保护板(401)和下保护板(402)背面的中部均设有橡塑海绵垫,所述上保护板(401)和下保护板(402)背面的两侧均固定连接有与T型滑槽相适配的T形滑条。

2.根据权利要求1所述的一种用于室内展厅的广告展示设备,其特征在于:所述伸缩支腿(1)包括下支腿(101),所述下支腿(101)的外表面套接有中空支腿(102),所述中空支腿(102)的顶端固定连接有卡块,所述中空支腿(102)一侧的顶部焊接有固定片,所述固定片的下表面螺纹穿设有固定螺栓,所述中空支腿(102)通过固定螺栓与安装板(2)相固定,所述下支腿(101)的一侧开设有若干个定位螺孔,所述中空支腿(102)一侧的底部螺纹穿设有与定位螺栓相适配的定位螺栓。

3.根据权利要求1所述的一种用于室内展厅的广告展示设备,其特征在于:所述安装板(2)下表面两侧的边缘处均开设有与卡块相适配的卡槽,所述安装板(2)下表面远离卡槽的两侧均固定安装有连接件(11),所述连接件(11)的两端均螺纹穿设有紧固螺栓,所述连接件(11)的一端通过紧固螺栓与安装板(2)相固定,所述连接件(11)的另一端通过紧固螺栓与中空支腿(102)相固定。

4.根据权利要求1所述的一种用于室内展厅的广告展示设备,其特征在于:所述安装板(2)的背面开设有散热槽,所述散热槽的内部设有滤片。

5.根据权利要求1所述的一种用于室内展厅的广告展示设备,其特征在于:其中两根所述T形滑条背面的底部开设有若干个连接螺孔A,所述多用夹板(7)正面的底部开设有两个与连接螺孔A相适配的连接螺孔B,所述连接螺纹孔B的内部螺纹连接有连接螺栓。

6.根据权利要求1所述的一种用于室内展厅的广告展示设备,其特征在于:所述底板(9)的下表面固定安装有万向轮,所述万向轮的材质为尼龙。
