专利号: 2023220061587
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

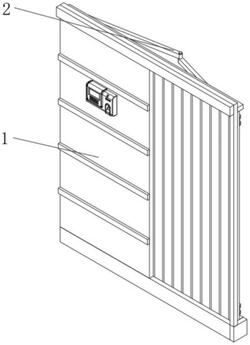

1.一种企业安全门禁系统,其特征在于,包括:

活动门机构(1);

开门机构(2),所述开门机构(2)固定连接于活动门机构(1)后侧对其进行开关;

锁止机构(3),所述锁止机构(3)固定连接于活动门机构(1)后侧对其进行自锁防止被非法开启,所述锁止机构(3)包括壳体(301),所述壳体(301)顶部固定连接有步进电机(302),所述步进电机(302)输出轴固定连接有驱动杆(304),所述驱动杆(304)表面固定套设有凸轮(303),所述壳体(301)内壁活动连接有滑板(306),所述滑板(306)一侧固定连接有卡销(308),所述卡销(308)表面分别活动套设有弹簧(305)和卡板(307)。

2.根据权利要求1所述的一种企业安全门禁系统,其特征在于:所述活动门机构(1)包括门框(101),所述门框(101)的底部固定连接有滑轨(104),所述滑轨(104)的内壁活动连接有门体(103),所述门体(103)与卡板(307)固定连接,所述门体(103)正面与门框(101)后侧活动连接。

3.根据权利要求2所述的一种企业安全门禁系统,其特征在于:所述门框(101)正面固定安装有指纹识别器(102)。

4.根据权利要求1所述的一种企业安全门禁系统,其特征在于:所述开门机构(2)包括双轴电机(201),所述双轴电机(201)的输出轴固定连接有转杆(205),所述转杆(205)的表面转动连接有限位件(202),所述限位件(202)固定连接于活动门机构(1)后侧。

5.根据权利要求4所述的一种企业安全门禁系统,其特征在于:所述转杆(205)一端固定连接有旋转板(203),所述旋转板(203)上转动连接有转动板(204),所述转动板(204)与活动门机构(1)后侧转动连接。

6.根据权利要求1所述的一种企业安全门禁系统,其特征在于:所述驱动杆(304)底部与壳体(301)内壁转动连接,所述凸轮(303)表面与滑板(306)后侧活动连接。

7.根据权利要求1所述的一种企业安全门禁系统,其特征在于:所述弹簧(305)位于壳体(301)内腔并与壳体(301)和滑板(306)活动连接。
