专利号: 202322013510X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

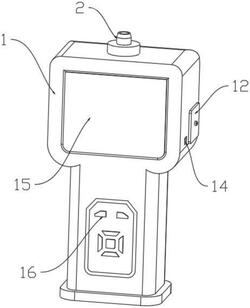

1.一种大气环境检测装置,包括壳体(1)、控制器、检测机构(17),其特征在于,控制器安装在壳体(1),壳体(1)顶部安装有进气管(2),进气管(2)连接气泵(3),气泵(3)用于将外部的空气送入到采样管(4)内,采样管(4)安装在壳体(1)内部,采样管(4)底部连通排料管(5),排料管(5)穿透壳体(1),检测机构(17)用于检测采样管(4)中气体的成分;

所述排料管(5)靠近采样管(4)的位置处设置有第一阀门(6),排料管(5)末端设置有第二阀门(7);气泵(3)开启时第一阀门(6)、第二阀门(7)开启,第三阀门关闭;

还包括清洗液箱(8),所述清洗液箱(8)内填充有清洗液,清洗液箱(8)连接水泵(9),水泵(9)连接冲刷管(10),冲刷管(10)插入采样管(4)的底部;

所述排料管(5)连接回流管(11),回流管(11)连接清洗液箱(8),所述回流管(11)处安装有第三阀门;水泵(9)开启时,第一阀门(6)与第三阀门开启,第二阀门(7)关闭;

所述回流管(11)插入过滤箱(12)内,过滤箱(12)用于过滤回流管(11)流回清洗液箱(8)中清洗液内的大块杂质。

2.根据权利要求1所述的一种大气环境检测装置,其特征在于,所述冲刷管(10)插入采样管(4)内的部分向下侧螺旋设置。

3.根据权利要求2所述的一种大气环境检测装置,其特征在于,所述冲刷管(10)与采样管(4)侧壁之间存在间隔,冲刷管(10)底端与采样管(4)底端之间存在间隔。

4.根据权利要求1所述的一种大气环境检测装置,其特征在于,所述过滤箱(12)包括过滤板(13),过滤板(13)安装在过滤箱(12)的侧壁上,且过滤板(13)的外表面与过滤箱(12)的外表面齐平或凹入过滤箱(12)内。

5.根据权利要求4所述的一种大气环境检测装置,其特征在于,所述过滤箱(12)与清洗液箱(8)滑动连接,过滤箱(12)上安装有把手。

6.根据权利要求1所述的一种大气环境检测装置,其特征在于,所述清洗液箱(8)上安装有进出液管(14)。

7.根据权利要求1所述的一种大气环境检测装置,其特征在于,还包括操作显示屏(15)、控制按钮(16),操作显示屏(15)与控制按钮(16)均连接控制器。
