专利号: 2023220293635
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

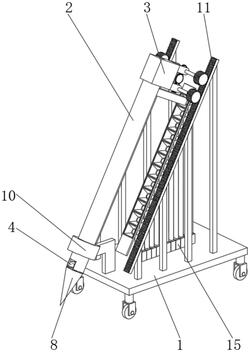

1.一种矿产品勘察用取样装置,包括底座(1)、输送通道(2)和栓接在输送通道(2)一侧的箱体(3),其特征在于,还包括:开设在输送通道(2)一侧的表面的入口(4),所述输送通道(2)的内部还转动连接有转动柱(6),所述转动柱(6)的表面固定有用于对采样土壤输送的绞龙叶片(7),所述箱体(3)的内部栓接有驱动转动柱(6)旋转的第一电机(5);

固定在转动柱(6)的另一端且用于钻入土层的钻头(8),所述输送通道(2)另一侧表面的下方连通设置有排管(9);

设置在输送通道(2)的两侧且用于驱动输送通道(2)移动的位移组件(11);固定在底座(1)顶部的固定架(12),所述固定架(12)的表面固定有若干个接料斗(13),所述接料斗(13)的底部连通设置有下管(14),所述底座(1)的顶部还设置有若干个收集盒(15);

设置在底座(1)顶部的另一侧且用于使输送通道(2)保持直线运动的滑动组件(10)。2.根据权利要求1所述的一种矿产品勘察用取样装置,其特征在于:所述位移组件(11)包括栓接在箱体(3)表面的第二电机(111)和竖板(112),所述竖板(112)的表面转动连接有传动杆(113),所述第二电机(111)的输出轴与两侧的所述传动杆(113)通过齿轮传动连接,所述传动杆(113)的两端均固定有传动齿轮(114),所述位移组件(11)还包括栓接在底座(1)顶部的支撑柱(115),所述支撑柱(115)的顶端栓接有齿牙轨道(116),所述传动齿轮(114)与齿牙轨道(116)相互啮合。

3.根据权利要求2所述的一种矿产品勘察用取样装置,其特征在于:所述齿牙轨道(116)的整体呈倾斜设计,所述固定架(12)的倾角与齿牙轨道(116)的倾角相同。

4.根据权利要求1所述的一种矿产品勘察用取样装置,其特征在于:所述滑动组件(10)包括滑套(102)和栓接在底座(1)顶部的支撑杆(101),所述滑套(102)栓接在支撑杆(101)的另一端,所述输送通道(2)与滑套(102)的内壁滑动连接。

5.根据权利要求1所述的一种矿产品勘察用取样装置,其特征在于:所述输送通道(2)的外径与钻头(8)最宽处的外径相同。

6.根据权利要求1所述的一种矿产品勘察用取样装置,其特征在于:所述接料斗(13)的开口尺寸大于排管(9)的出口尺寸。
