专利号: 2023220313291
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

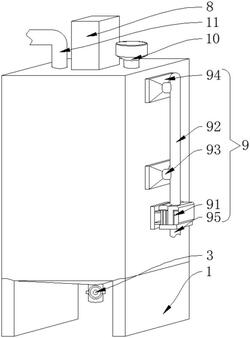

1.一种生物肥料干燥装置,包括两个底座(1)和干燥仓(2),其特征在于:所述干燥仓(2)固定连接于两个底座(1)的顶部之间,所述干燥仓(2)的底部连通有出料管(3),所述干燥仓(2)内部的上方固定连接有一级弧形筛网(4),所述干燥仓(2)内部的下方固定连接有二级弧形筛网(5),所述一级弧形筛网(4)的顶部与干燥仓(2)的内部之间开设有一级烘干腔室(6),所述二级弧形筛网(5)的顶部与干燥仓(2)的内部之间开设有二级烘干腔室(7),所述干燥仓(2)的顶部贯穿有多级粉碎组件(8),所述干燥仓(2)的两侧均连通有多级烘干组件(9),所述干燥仓(2)顶部的一侧连通有进料斗(10),所述干燥仓(2)顶部的另一侧连通有排气管(11)。

2.根据权利要求1所述的一种生物肥料干燥装置,其特征在于:所述多级粉碎组件(8)包括机箱(81),所述机箱(81)固定连接于干燥仓(2)的顶部,所述机箱(81)的内部固定连接有电机(82),所述电机(82)的输出端固定连接有粉碎轴(83),所述粉碎轴(83)的一端依次贯穿机箱(81)、干燥仓(2)、一级弧形筛网(4)和二级弧形筛网(5)并延伸至二级弧形筛网(5)的正下方,所述粉碎轴(83)的轴面且位于一级烘干腔室(6)和二级烘干腔室(7)的内部均从上至下均匀固定连接有多个刀片(84)。

3.根据权利要求2所述的一种生物肥料干燥装置,其特征在于:所述粉碎轴(83)与机箱(81)转动连接,所述粉碎轴(83)与干燥仓(2)转动连接。

4.根据权利要求2所述的一种生物肥料干燥装置,其特征在于:所述粉碎轴(83)与一级弧形筛网(4)转动连接,所述粉碎轴(83)与二级弧形筛网(5)转动连接。

5.根据权利要求1所述的一种生物肥料干燥装置,其特征在于:所述多级烘干组件(9)包括气泵(91),所述气泵(91)固定连接于干燥仓(2)一侧的底部,所述气泵(91)的出气端连通有出气管(92),所述出气管(92)的一端延伸至干燥仓(2)一侧的顶部,所述出气管(92)管面一侧的顶部和底部均连通有连接管(93),两个所述连接管(93)的一端均连通有出风斗(94),两个所述出风斗(94)的一侧均贯穿干燥仓(2)并分别延伸至一级烘干腔室(6)和二级烘干腔室(7)的内部,两个所述出风斗(94)的出风端固定连接有滤网(96),两个所述出风斗(94)的内部均安装有电热丝网(97)。

6.根据权利要求5所述的一种生物肥料干燥装置,其特征在于:两个所述出风斗(94)分别与一级烘干腔室(6)、二级烘干腔室(7)相连通,两个所述出风斗(94)均与干燥仓(2)固定连接。

7.根据权利要求5所述的一种生物肥料干燥装置,其特征在于:所述气泵(91)的进气端连通有进气管(95),所述出气管(92)的一端为封堵的。
