专利号: 2023220322144
申请人: 南京惠若化工科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

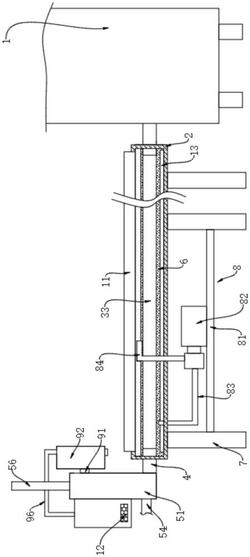

1.一种精馏提纯装置,包括精馏提纯塔(1),其特征在于,所述精馏提纯塔(1)的输入端外壁固定套接有吸水箱(2),所述精馏提纯塔(1)的输入端固定连通有吸水组件(3),所述吸水组件(3)的侧端固定连通有连接管(4),所述连接管(4)的侧端穿过吸水箱(2)的外壁,并固定连通有辅助除水机构(5),所述吸水箱(2)的内壁填充有饱和氯化钠溶液(6),所述吸水箱(2)的下表面固定连接有多个支撑腿(7),其中相邻两个所述支撑腿(7)的外壁共同固定连接有辅助机构(8)。

2.根据权利要求1所述的一种精馏提纯装置,其特征在于,所述吸水组件(3)包括与精馏提纯塔(1)输出端和连接管(4)侧端共同固定连接的细目支撑网管(31),所述细目支撑网管(31)的外壁固定套接有渗透膜套(32),所述渗透膜套(32)的外壁固定套接有海绵保护套(33),所述海绵保护套(33)的两端分别与精馏提纯塔(1)输出端和连接管(4)侧端固定连接。

3.根据权利要求1所述的一种精馏提纯装置,其特征在于,所述辅助除水机构(5)包括与连接管(4)侧端固定连接的除水筒(51),所述除水筒(51)的外壁固定连接有PLC控制设备(52),所述除水筒(51)的内壁固定连通有压力阀(53),所述除水筒(51)的底端外壁固定连通有输入管(54),所述输入管(54)的侧端内壁固定连接有单向阀(55),所述除水筒(51)的上表面开设有通孔,且通孔的孔壁固定连接有电动液压杆(56),所述电动液压杆(56)的底端固定连接有透水板(57),所述透水板(57)的侧壁与除水筒(51)内壁密封活动连接,所述透水板(57)的下表面固定连接有透水膜层(58),所述除水筒(51)的顶端固定连通有降温机构(9)。

4.根据权利要求3所述的一种精馏提纯装置,其特征在于,所述降温机构(9)包括与除水筒(51)内壁固定连通的排水管(91),所述排水管(91)的外壁固定套接有冷却箱(92),所述冷却箱(92)的内壁固定连接有分隔框(93),所述分隔框(93)的内壁固定连接有半导体制冷器(94),所述冷却箱(92)的下表面固定连通有风扇(95),所述冷却箱(92)的上表面固定连通有导管(96),所述导管(96)的输出端与PLC控制设备(52)的顶端固定连通。

5.根据权利要求4所述的一种精馏提纯装置,其特征在于,所述半导体制冷器(94)的制冷面与冷却箱(92)的内壁共同固定连接有金属网块(10)。

6.根据权利要求1所述的一种精馏提纯装置,其特征在于,所述辅助机构(8)包括与支撑腿(7)外壁固定连接的连接板(81),所述连接板(81)的上表面固定连接有水泵(82),所述水泵(82)的吸入端固定连通有引入管(83),所述引入管(83)的顶端穿过吸水箱(2)的内壁,所述水泵(82)的输出端固定连通有导入管(84),所述导入管(84)的顶端穿过吸水箱(2)的内壁,并向上延伸。

7.根据权利要求6所述的一种精馏提纯装置,其特征在于,所述导入管(84)的输出端弯曲呈九十度。

8.根据权利要求1所述的一种精馏提纯装置,其特征在于,所述吸水箱(2)的上表面开设有固定连通有矩形排出框(11)。

9.根据权利要求3所述的一种精馏提纯装置,其特征在于,所述PLC控制设备(52)的底端两侧外壁均开设有散热孔,且散热孔的孔壁固定连接有防尘网片(12)。

10.根据权利要求1所述的一种精馏提纯装置,其特征在于,所述吸水箱(2)的底端内壁固定连接有加热管(13)。
