专利号: 2023220357406
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

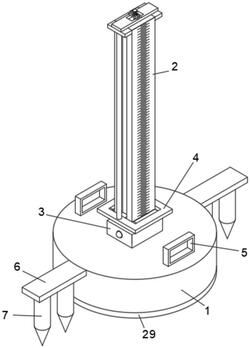

1.一种水位标杆,其特征在于,包括:

配重底座(1),所述配重底座(1)的顶面设置有标杆本体(2),所述标杆本体(2)的两侧设置有刻度,所述配重底座(1)的顶面固定安装有支撑框(3),所述标杆本体(2)与所述支撑框(3)活动套接;

清理组件,所述清理组件设置在所述配重底座(1)的顶面,用于清理所述标杆本体(2)的两侧,所述清理组件包括:安装框(4),所述安装框(4)设置在所述配重底座(1)的顶面,所述安装框(4)与所述标杆本体(2)活动套接,所述标杆本体(2)的两侧均固定安装有固定块(8),所述安装框(4)的顶面固定安装有两个绳索(10),所述固定块(8)的顶面开设有活动孔(28),所述绳索(10)的外圆壁面与所述活动孔(28)的内圆壁面活动套接,所述标杆本体(2)的顶面设置有限制板(9),所述绳索(10)的顶面与所述限制板(9)的底面固定连接,所述限制板(9)的顶面开设有连接孔(11),所述标杆本体(2)的顶面固定安装有安装柱(15),所述限制板(9)的顶面设置有挡块(12),所述挡块(12)的顶面开设有放置孔(18),所述放置孔(18)的内圆壁面与所述安装柱(15)的外圆壁面活动套接,所述挡块(12)与所述连接孔(11)活动套接,所述安装柱(15)的外圆壁面活动套接有活动环(16),所述限制板(9)的顶面固定安装有两个卡接柱(14),所述挡块(12)的顶面开设有两个卡接孔(13),所述卡接柱(14)的外圆壁面与所述卡接孔(13)的内圆壁面活动套接,所述安装柱(15)的外圆壁面活动套接有第一弹簧(17),所述第一弹簧(17)的一端与所述安装柱(15)的一端固定连接,所述第一弹簧(17)的另一端与所述活动环(16)的顶面固定连接,所述安装框(4)的内部两侧均固定安装有刮板(26)。

2.根据权利要求1所述的一种水位标杆,其特征在于:所述支撑框(3)的两侧均开设有限制孔(20),所述标杆本体(2)的两侧均开设有固定槽(21),所述固定槽(21)的内圆壁面活动套接有限制柱(22),所述固定槽(21)的内部固定安装有第二弹簧(23),所述第二弹簧(23)的一端与所述限制柱(22)的一端固定连接,所述限制柱(22)的外圆壁面与所述限制孔(20)的内圆壁面活动套接。

3.根据权利要求1所述的一种水位标杆,其特征在于:所述标杆本体(2)的两侧均开设有限制槽(24),所述安装框(4)的内部两侧均固定安装有连接块(25),所述连接块(25)与所述限制槽(24)活动套接。

4.根据权利要求1所述的一种水位标杆,其特征在于:所述配重底座(1)的顶面固定安装有定位柱(19),所述标杆本体(2)的内部底面开设有定位槽(27),所述定位柱(19)的外圆壁面与所述定位槽(27)的内圆壁面活动套接。

5.根据权利要求1所述的一种水位标杆,其特征在于:所述配重底座(1)的外圆壁面固定安装有两个顶板(6),所述顶板(6)的底面固定安装有两个锚钉(7)。

6.根据权利要求1所述的一种水位标杆,其特征在于:所述配重底座(1)的顶面固定安装有两个固定框(5)。

7.根据权利要求1所述的一种水位标杆,其特征在于:所述配重底座(1)的底面固定安装有护板(29)。
