专利号: 2023220538098
申请人: 安徽苏顺机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 压力机
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

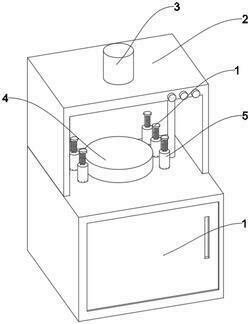

1.一种机械液压机用缓冲结构,包括液压机(1)和滑动杆,其特征在于:所述液压机(1)的上端固定连接有盖板(2),所述盖板(2)的上端中部固定连接有驱动装置(3),所述液压机(1)的上端中部固定连接有工作台(4),所述工作台(4)的左右两端安装设置有固定杆(5),且固定杆(5)的下端与液压机(1)的上端呈固定连接,所述固定杆(5)的上端中部滑动连接有缓冲杆(6),所述缓冲杆(6)的外侧绕覆有支撑弹簧(17),所述缓冲杆(6)的上端滑动连接有固定盘(7),所述固定杆(5)的内侧上端固定连接有第一气囊(9),所述第一气囊(9)的下端固定连接有连接板(10),所述连接板(10)的下端固定连接有第二气囊(11),且第二气囊(11)的下端与固定杆(5)的内侧呈固定连接,所述连接板(10)的上端开设有呈等间隙设置的出气孔(12),所述固定杆(5)的外侧下端开设有呈弧形阵列设置的微孔(16)。

2.根据权利要求1所述的一种机械液压机用缓冲结构,其特征在于:所述缓冲杆(6)贯穿固定杆(5),所述缓冲杆(6)的下端与第一气囊(9)的上端呈固定连接。

3.根据权利要求1所述的一种机械液压机用缓冲结构,其特征在于:所述支撑弹簧(17)的下端与固定杆(5)的上端呈滑动连接,且支撑弹簧(17)的上端与固定盘(7)的下端呈滑动连接。

4.根据权利要求1所述的一种机械液压机用缓冲结构,其特征在于:所述滑动杆的上端固定连接有螺杆(8),且螺杆(8)贯穿固定盘(7),所述螺杆(8)的外侧与固定盘(7)的内侧呈螺纹连接。

5.根据权利要求1所述的一种机械液压机用缓冲结构,其特征在于:所述第二气囊(11)的内侧固定连接有独立袋(13),所述独立袋(13)的上端与连接板(10)的下端呈固定连接,所述独立袋(13)的内侧固定连接有缓冲弹簧(14)。

6.根据权利要求5所述的一种机械液压机用缓冲结构,其特征在于:所述独立袋(13)的外侧中部固定连接有固定圈(15),且固定圈(15)呈橡胶材质的板材制成的,且液压机(1)、驱动装置(3)均通过外部控制装置呈电性连接。
