专利号: 2023220572671
申请人: 辽宁中茂新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

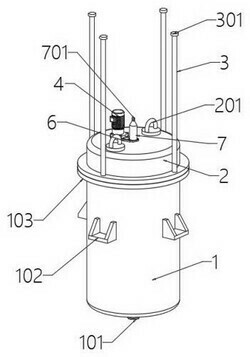

1.一种便于清洁的反应釜,其特征在于:包括不锈钢釜体(1);所述不锈钢釜体(1)的顶部卡接有自清洁釜盖(2),自清洁釜盖(2)的顶部安装有驱动电机(4),驱动电机(4)底部的驱动轴上连接有驱动齿轮(5),自清洁釜盖(2)的中间处转动连接有中轴杆(7),自清洁釜盖(2)的底部外侧滑动连接有限位杆(3)。

2.根据权利要求1所述的一种便于清洁的反应釜,其特征在于:所述不锈钢釜体(1)的底部中间处设置有外排管(101),不锈钢釜体(1)的外侧壁上称环形阵列设置有四个固定座(102),固定座(102)的顶部呈U型,不锈钢釜体(1)的顶部设置有环形的釜体边缘(103),釜体边缘(103)的顶部端面中呈环形阵列开设有四个内凹的磁吸座(104)。

3.根据权利要求1所述的一种便于清洁的反应釜,其特征在于:所述自清洁釜盖(2)的顶部端面上对称设置有两个挂环(201),自清洁釜盖(2)的顶部端面中间处开设有中轴孔(202),中轴孔(202)中转动连接有中轴杆(7),中轴孔(202)一侧的自清洁釜盖(2)顶部端面中开设有齿轮连接孔(203),自清洁釜盖(2)的外侧壁底部呈环形阵列开设有四个限位滑孔(204),限位滑孔(204)中滑动连接有限位杆(3),限位杆(3)的上下两端设置有圆盘形磁吸块(301),限位杆(3)下端的磁吸块(301)磁吸连接在不锈钢釜体(1)顶部开设的磁吸座(104)中。

4.根据权利要求1所述的一种便于清洁的反应釜,其特征在于:所述驱动电机(4)的底部设置有防护罩(401),防护罩(401)通过螺栓安装在自清洁釜盖(2)的顶部端面上,驱动电机(4)底部的驱动轴插接在驱动齿轮(5)中间处,驱动齿轮(5)的底部设置有齿轮连接块(501),齿轮连接块(501)转动连接在自清洁釜盖(2)顶部的齿轮连接孔(203)中。

5.根据权利要求1所述的一种便于清洁的反应釜,其特征在于:所述中轴杆(7)的顶部设置有水管快接头(701),中轴杆(7)位于自清洁釜盖(2)顶部端面处设置有从动齿轮(702),从动齿轮(702)通过齿条带(6)和驱动齿轮(5)传动连接。

6.根据权利要求1所述的一种便于清洁的反应釜,其特征在于:所述中轴杆(7)的底部等距离设置有三个中管(703),中间处中管(703)与两侧中管(703)之间设置有连接臂(8),每个中管(703)的底部均连接有分水管(704),分水管(704)底部连接处呈“Z”字形,中轴杆(7)底部左右两侧的分水管(704)外侧壁上以及底部分水管(704)底端面上均设置有高压喷头(705),中轴杆(7)底部中间处的分水管(704)和两侧分水管(704)之间连接有加强杆(706),加强杆(706)共设置有五个,中轴杆(7)左右两侧的分水管(704)外侧壁上设置有不锈钢刮板(707),不锈钢刮板(707)设置在高压喷头(705)的一侧。
