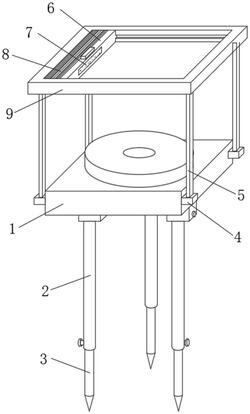

1.一种绘图测量装置，包括支撑板(1)，其特征在于：所述支撑板(1)的底部等距固定连接有连接座(11)，所述连接座(11)的外侧转动连接有安装座(10)，所述安装座(10)的内部滑动连接有限位块(15)，所述安装座(10)的底部设有支撑杆(2)，所述支撑杆(2)的顶部固定连接有连接块(12)，所述连接块(12)的外侧开设有与限位块(15)配合使用的安装槽(16)，所述安装座(10)的外侧螺纹连接有螺纹杆(13)，所述螺纹杆(13)与限位块(15)转动连接，所述支撑杆(2)的外侧滑动连接有插杆(3)。

2.根据权利要求1所述的一种绘图测量装置，其特征在于：所述螺纹杆(13)的一端固定连接有旋钮(14)。

3.根据权利要求1所述的一种绘图测量装置，其特征在于：所述支撑板(1)的外侧对称固定连接有固定块(4)，所述固定块(4)的顶部固定连接有连接杆(5)，所述连接杆(5)的顶部固定连接有固定框(9)。

4.根据权利要求3所述的一种绘图测量装置，其特征在于：所述固定框(9)的外侧滑动连接有滑动杆(6)，所述滑动杆(6)与固定框(9)之间设有风琴布(8)。

5.根据权利要求4所述的一种绘图测量装置，其特征在于：所述滑动杆(6)的一侧与固定框(9)的内壁均设有磁铁(7)。

6.根据权利要求4所述的一种绘图测量装置，其特征在于：所述滑动杆(6)的顶部固定连接有把手。
