专利号: 2023220699545
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

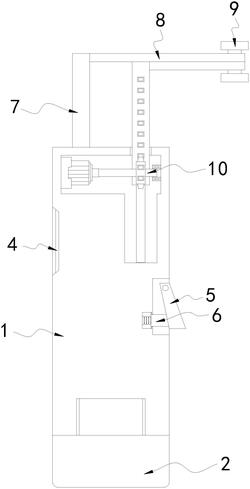

1.一种轴承内径测量仪,包括机身(1),其特征在于:所述机身(1)的底部活动连接有电池(2),所述电池(2)的顶部固定有数量为两个的限位杆(3),所述机身(1)的左侧固定有显示屏(4),所述机身(1)的右侧铰接有控制按钮(5),所述控制按钮(5)的左侧固定有连接块(6),所述机身(1)的前后两侧均活动连接有分离按钮(11),所述分离按钮(11)相对的一侧均固定有与机身(1)固定的第一弹簧(12),所述机身(1)相对的一侧均固定有与限位杆(3)活动接触的推杆(13),所述机身(1)的内部固定有贯穿至机身(1)顶部的测量组件(10),所述机身(1)的顶部固定有连接杆(7),所述连接杆(7)的右侧固定有第一衔接杆(8),所述第一衔接杆(8)的顶部和测量组件(10)的底部均固定有感应块(9);

所述测量组件(10)包括与机身(1)内腔的左侧壁固定的电机(1001),所述电机(1001)的输出轴固定有转杆(1002),所述转杆(1002)的右侧固定有与机身(1)内腔的右侧壁固定的连接轴承(1003),所述转杆(1002)的外表面固定有齿轮(1004),所述齿轮(1004)的后侧啮合有贯穿至机身(1)顶部的齿条(1005),所述齿条(1005)的右侧固定有第二衔接杆(1006),所述齿条(1005)的背面固定有与机身(1)内腔的后侧壁活动连接的移动杆(1007)。

2.根据权利要求1所述的一种轴承内径测量仪,其特征在于:所述机身(1)的底部开设有安装槽,所述安装槽与电池(2)相适配,所述机身(1)的底部开设有限位槽,所述限位槽与限位杆(3)相适配。

3.根据权利要求2所述的一种轴承内径测量仪,其特征在于:所述机身(1)的前后两侧均开设有定位槽,所述定位槽与分离按钮(11)相适配,所述定位槽与限位槽相连通。

4.根据权利要求1所述的一种轴承内径测量仪,其特征在于:所述机身(1)的外表面固定有防滑套,所述电池(2)的底部固定有防滑垫,所述限位杆(3)的顶部呈三角型。

5.根据权利要求1所述的一种轴承内径测量仪,其特征在于:所述机身(1)的右侧开设有通槽,所述通槽与控制按钮(5)相适配,所述连接块(6)的左侧固定有第二弹簧。

6.根据权利要求1所述的一种轴承内径测量仪,其特征在于:所述机身(1)的内底壁开设有连接槽,所述连接槽与齿条(1005)相适配,所述机身(1)的顶部开设有连接孔,所述连接孔与齿条(1005)相适配。

7.根据权利要求1所述的一种轴承内径测量仪,其特征在于:所述机身(1)内腔的后侧壁开设有移动槽,所述移动槽与移动杆(1007)相适配。
