专利号: 2023220722289
申请人: 佛山市顺罐换热器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

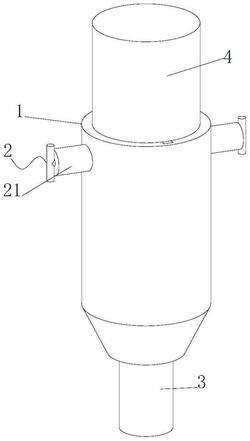

摘要:

权利要求书:

1.一种多层热交换器的连接结构,包括籽晶夹头,其特征在于:所述籽晶夹头内部下侧设置有籽晶,籽晶上端设置有导热杆,导热杆上端设置有热交换器热交换端,热交换器热交换端与籽晶夹头之间设置有连接组件;

连接组件包括固定筒、弹簧、卡孔、T型杆和限位板,其中,籽晶夹头两端上侧设置有固定筒,固定筒中设置有T型杆,T型杆表面一侧设置有限位板,限位板与固定筒之间T型杆表面设置有弹簧,热交换器热交换端两端设置有与T型杆对应的卡孔。

2.根据权利要求1所述的一种多层热交换器的连接结构,其特征在于:所述连接组件还包括定位条和滑轨,其中,热交换器热交换端两端上侧设置有定位条,籽晶夹头内部设置有与定位条对应的滑轨。

3.根据权利要求1所述的一种多层热交换器的连接结构,其特征在于:所述T型杆靠近热交换器热交换端一端设置为弧形结构,T型杆远离热交换器热交换端一端侧边凸出固定筒侧边,限位板侧边与固定筒内壁紧贴。

4.根据权利要求1所述的一种多层热交换器的连接结构,其特征在于:所述导热杆的下端中间位置设置有十字板,籽晶上端设置有与十字板对应的十字槽,导热杆的下端设置有若干定位杆,籽晶上端设置有与定位杆对应的定位孔。

5.根据权利要求1所述的一种多层热交换器的连接结构,其特征在于:所述籽晶下端两侧设置有插柱,籽晶夹头内部设置有与插柱对应的插孔。

6.根据权利要求4所述的一种多层热交换器的连接结构,其特征在于:所述定位杆和插柱下端均设置为弧形结构,十字板安装进十字槽后十字板侧边与十字槽内壁紧贴,十字板高度大小与十字槽深度大小相同。
