专利号: 2023221051703
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

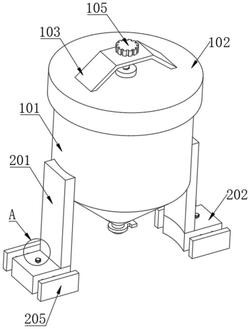

1.一种配制酒生产提纯设备,包括筒体(101)与稳定机构(200),所述稳定机构(200)安装于筒体(101)外壁,其特征在于,所述筒体(101)顶部设置有开口,所述筒体(101)顶部开口处螺纹安装有封盖(102),所述封盖(102)内壁设置有螺纹牙,所述筒体(101)外壁位于设置有与螺纹牙配合使用的螺纹槽;

所述封盖(102)顶部固定安装有支撑架(103),所述支撑架(103)内部螺纹安装有螺杆(104),所述螺杆(104)一端固定连接有转动盘(105),所述转动盘(105)外壁设置有防滑槽;

所述螺杆(104)远离转动盘(105)一端贯穿封盖(102)底部且延伸至筒体(101)内部固定连接有连接柱(106),所述连接柱(106)远离螺杆(104)一端固定连接有压板(107),所述压板(107)顶部周向安装有四个加强杆(108),四个所述加强杆(108)远离压板(107)一端固定安装于连接柱(106)外壁;

所述压板(107)外壁贴合设置有套筒(109),所述套筒(109)顶部开口外壁设置有凸起,所述筒体(101)内壁位于凸起安装处对应安装有第一凸台,所述凸起与第一凸台匹配设置,所述套筒(109)内部均匀开设有多个滤孔。

2.根据权利要求1所述的一种配制酒生产提纯设备,其特征在于,所述筒体(101)内壁固定安装有第二凸台,所述第二凸台内部嵌装有过滤板(110),所述过滤板(110)顶部固定安装有提手(111)。

3.根据权利要求1所述的一种配制酒生产提纯设备,其特征在于,所述稳定机构(200)包括固定架(201),所述固定架(201)固定安装于筒体(101)外壁,所述固定架(201)以筒体(101)的轴中心线对称有两个。

4.根据权利要求3所述的一种配制酒生产提纯设备,其特征在于,两个所述固定架(201)的底端均固定安装有底座(202),所述底座(202)内部开设有空腔,所述空腔内壁滑动安装有两个活塞(203)。

5.根据权利要求4所述的一种配制酒生产提纯设备,其特征在于,两个所述活塞(203)一侧均固定安装有两个连杆(204),两个所述连杆(204)远离活塞(203)一端贯穿底座(202)一侧且固定连接有延长板(205)。

6.根据权利要求5所述的一种配制酒生产提纯设备,其特征在于,两个所述活塞(203)另一侧均固定安装有齿板(206),所述齿板(206)一侧啮合有齿轮(207),所述齿轮(207)一侧固定安装有转轴(208),所述转轴(208)远离齿轮(207)一端贯穿至底座(202)顶部也固定连接有转动盘(105)。
