专利号: 2023221110364
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

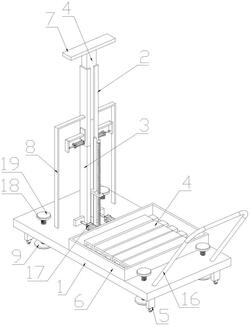

1.一种建筑施工用的模板支撑结构,其特征在于,包括底座(1)和多个延长杆(4);底座(1)的底端安装有多个万向轮(5);底座(1)的上方竖直设置有固定套管(2),固定套管(2)与底座(1)之间固定连接有固定架(8),固定套管(2)上开设有T形孔B(201),固定套管(2)上对称安装有两组夹紧机构;固定套管(2)的下方设置有移动套管(3),移动套管(3)上开设有T形孔C(301),底座(1)上安装有用于驱动移动套管(3)移动的直线驱动机构B(17);底座(1)上开设有T形孔A(101),T形孔A(101)位于固定套管(2)的正下方,底座(1)的底端固定固定设置有安装架(15),安装架(15)的上方设置有T形升降块(13),安装架(15)上安装有用于驱动T形升降块(13)竖直移动的动力组件;延长杆(4)的端部固定有插杆(41),其另一端开设有与插杆(41)相契合的插槽。

2.根据权利要求1所述的一种建筑施工用的模板支撑结构,其特征在于,底座(1)上安装有多个稳定支撑组件,稳定支撑组件包括支撑板(9)、螺纹杆(18)和转盘(19),螺纹杆(18)与底座(1)螺纹连接,转盘(19)和支撑板(9)分别固定在螺纹杆(18)的上下端。

3.根据权利要求1所述的一种建筑施工用的模板支撑结构,其特征在于,固定套管(2)的两端均开设有夹持孔(202),夹紧机构包括直线驱动机构A(10)、夹紧板(11)和连接架(12),直线驱动机构A(10)固定在固定套管(2)上,夹紧板(11)设于对应一侧的夹持孔(202)外,夹紧板(11)与直线驱动机构A(10)的输出轴之间通过连接架(12)固定。

4.根据权利要求1所述的一种建筑施工用的模板支撑结构,其特征在于,动力组件包括伺服电机(141)、丝杆(142)和导向滑杆(143),伺服电机(141)和导向滑杆(143)均固定在安装架(15)上,T形升降块(13)滑动设置在导向滑杆(143)上,丝杆(142)与伺服电机(141)的输出轴连接,T形升降块(13)与丝杆(142)螺纹连接。

5.根据权利要求1所述的一种建筑施工用的模板支撑结构,其特征在于,一延长杆(4)的端部固定有抵紧板(7)。

6.根据权利要求1所述的一种建筑施工用的模板支撑结构,其特征在于,底座(1)的上端设置有放置箱(6)。

7.根据权利要求1所述的一种建筑施工用的模板支撑结构,其特征在于,底座(1)上安装有推动把手(16)。

8.根据权利要求1所述的一种建筑施工用的模板支撑结构,其特征在于,T形孔B(201)贯穿固定套管(2)的后侧,T形孔C(301)贯穿移动套管(3)的后侧。
