专利号: 2023221155365
申请人: 重庆工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

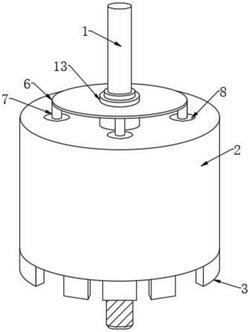

1.一种少齿差行星减速器扩孔加工器,包括扩孔钻套(2)、环形推板(6)、高强度圆柱块(11)以及加强套筒(9),其特征在于:所述扩孔钻套(2)上端中间贯穿固定有定位环(13),所述扩孔钻套(2)下端边缘安装有环形钻刀(3),所述扩孔钻套(2)上端等角度开设有多个安装孔(4),所述扩孔钻套(2)下端等角度开设有多个推孔(5),所述扩孔钻套(2)内等角度纵向固定有多个加强套筒(9);

多个所述安装孔(4)内均水平固定有光滑固定环(8),所述环形推板(6)滑动套在定位环(13)环形侧面,所述定位环(13)下端等角度安装有多个连接推杆(7),多个所述连接推杆(7)另一端分别插设在多个光滑固定环(8)及多个加强套筒(9)内,多个所述加强套筒(9)内部下端均滑动安装有高强度圆柱块(11),多个所述光滑固定环(8)下端均纵向固定有复位弹簧(10);

多个所述加强套筒(9)外侧均固定有弧形金属加强块(12),多个所述弧形金属加强块(12)均与扩孔钻套(2)内壁相固定。

2.根据权利要求1所述的一种少齿差行星减速器扩孔加工器,其特征在于:多个所述安装孔(4)分别位于多个推孔(5)正上方。

3.根据权利要求1所述的一种少齿差行星减速器扩孔加工器,其特征在于:所述扩孔钻套(2)内及定位环(13)内贯穿安装有钻杆(1)。

4.根据权利要求1所述的一种少齿差行星减速器扩孔加工器,其特征在于:多个所述加强套筒(9)上端分别与多个安装孔(4)相通连接,多个所述加强套筒(9)下端分别与多个推孔(5)相通连接。

5.根据权利要求1所述的一种少齿差行星减速器扩孔加工器,其特征在于:多个所述高强度圆柱块(11)上端分别与多个连接推杆(7)相固定,且多个复位弹簧(10)分别与多个高强度圆柱块(11)相固定。
