专利号: 2023221177203
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

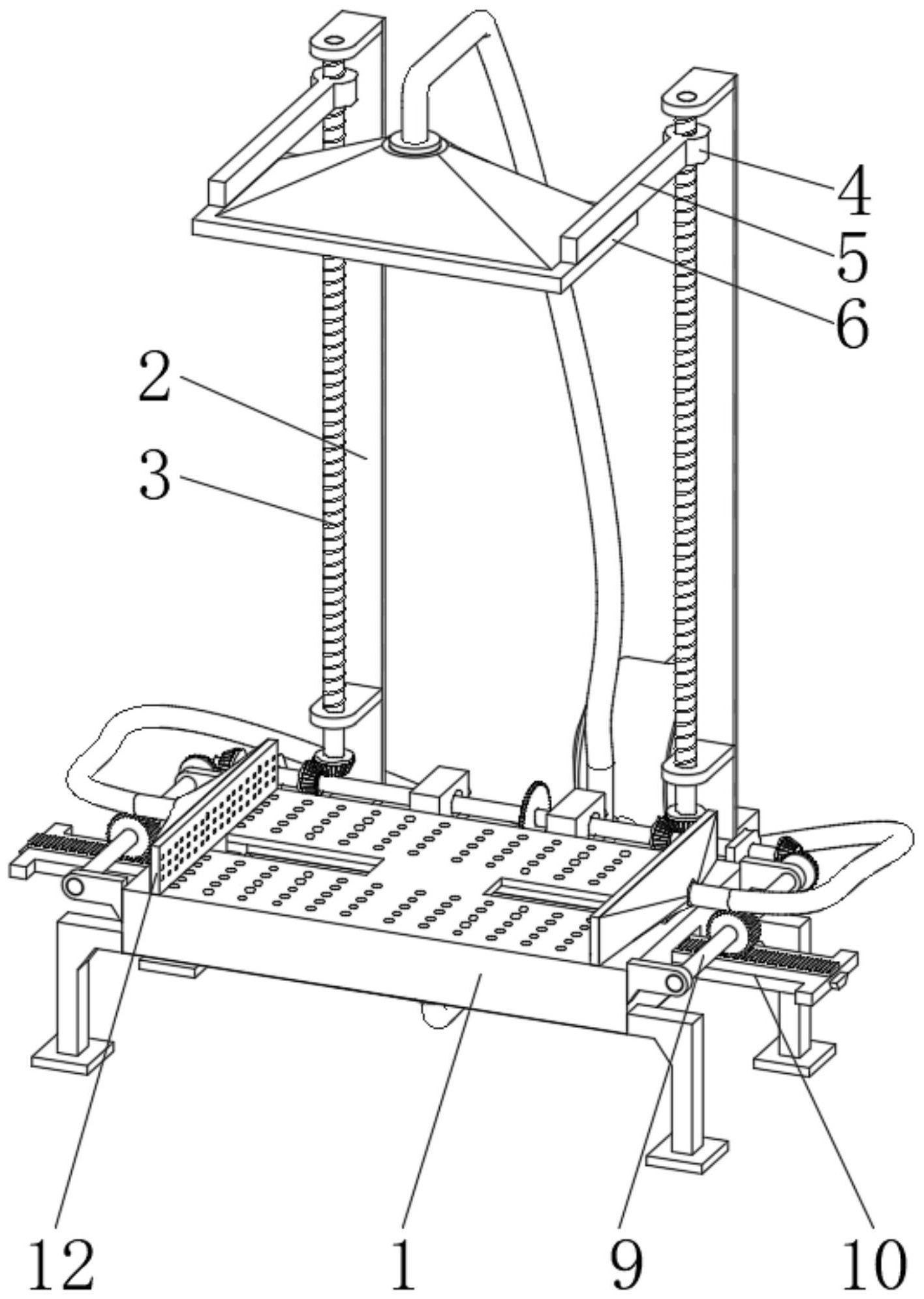

1.一种用于大数据一体机的定位装置,包括支座(1)和支架(2),其特征在于,还包括:

转动连接于支架(2)表面的螺杆(3),所述螺杆(3)的表面螺纹连接有螺纹套(4),所述螺纹套(4)的另一侧栓接有横杆(5),所述横杆(5)的底部栓接有用于上下夹持一体机的上夹板(6);

通过轴承座固定在支座(1)背面的传动杆(7),所述支座(1)的背面还栓接有驱动传动杆(7)旋转的驱动电机(8),所述传动杆(7)与螺杆(3)的底端通过锥齿轮传动连接;

用于对传动杆(7)进行锁紧的锁紧组件(17);

两个分别转动连接于支座(1)表面两侧的旋转杆(9),所述旋转杆(9)的表面固定有传动齿轮(14),所述传动杆(7)与旋转杆(9)通过锥齿轮传动连接;

开设在支座(1)表面两侧的通槽(15),所述通槽(15)的内壁栓接有滑轨(13),所述滑轨(13)的表面滑动连接有活动板(10),所述活动板(10)的顶部栓接有与传动齿轮(14)相互啮合的齿条(11);

两个设置在支座(1)上方的两侧且用于在侧向对一体机进行夹持的侧夹板(12),所述活动板(10)与侧夹板(12)通过连杆相互固定;

用于向被夹持的一体机进行送风降温的送风冷却机构(16)。

2.根据权利要求1所述的一种用于大数据一体机的定位装置,其特征在于:所述送风冷却机构(16)包括风机(161)和连通设置在风机(161)出口端的接口组件(165),所述支座(1)底部为开放式设计,所述支座(1)的底部连通设置有第一出风罩(162),所述侧夹板(12)和上夹板(6)的表面分别栓接有第二出风罩(163)和第三出风罩(164),所述接口组件(165)分别与第一出风罩(162)、第二出风罩(163)和第三出风罩(164)通过软管相互连通,所述支座(1)、侧夹板(12)和上夹板(6)的表面均开设有通风孔(166)。

3.根据权利要求1所述的一种用于大数据一体机的定位装置,其特征在于:所述锁紧组件(17)包括栓接在支座(1)背面的连接块(171)和贯穿开设在连接块(171)表面的圆孔(172),所述传动杆(7)穿过圆孔(172),所述锁紧组件(17)还包括紧固螺栓(174)和开设在连接块(171)表面的螺纹孔(173),所述螺纹孔(173)与圆孔(172)相互连通。

4.根据权利要求1所述的一种用于大数据一体机的定位装置,其特征在于:所述活动板(10)两侧的表面与通槽(15)的内壁滑动连接,所述齿条(11)的顶部与通槽(15)的内壁之间存在间隙。

5.根据权利要求1所述的一种用于大数据一体机的定位装置,其特征在于:所述滑轨(13)呈倒梯形设计。

6.根据权利要求3所述的一种用于大数据一体机的定位装置,其特征在于:所述传动杆(7)的外径小于圆孔(172)的内径。
