专利号: 2023221234634
申请人: 建德锦成实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

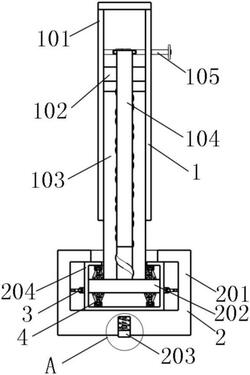

1.一种纺织机械用减震装置,包括调节机构(1),其特征在于,还包括:安装机构(2)、第一减震机构(3)和第二减震机构(4),所述调节机构(1)的底端与安装机构(2)的顶端固定连接,所述安装机构(2)的内壁侧面与第一减震机构(3)的侧面固定连接,所述安装机构(2)的侧面内壁与第二减震机构(4)的侧面固定连接,所述第一减震机构(3)的结构与第二减震机构(4)的结构相同,所述调节机构(1)包括支撑柱(101),所述支撑柱(101)的顶端与纺织机械的底端固定连接,所述支撑柱(101)的侧面内壁固定连接有固定块(102),所述固定块(102)的底端活动套接有螺纹杆(104),所述螺纹杆(104)的侧面螺纹连接有立柱(103),所述立柱(103)的侧面与支撑柱(101)的侧面内壁活动连接,所述螺纹杆(104)的顶端固定连接有蜗齿轮(106),所述支撑柱(101)的侧面内壁浮动套接有蜗杆(107),所述蜗杆(107)的侧面与蜗齿轮(106)的侧面相互啮合,所述蜗杆(107)的侧面活动连接有转柄(105)。

2.根据权利要求1所述的一种纺织机械用减震装置,其特征在于:所述蜗杆(107)的侧面开设有卡槽(108),所述转柄(105)的侧面固定连接有卡块(109),所述卡块(109)的侧面与卡槽(108)的侧面相互啮合。

3.根据权利要求1所述的一种纺织机械用减震装置,其特征在于:所述立柱(103)的侧面对应支撑柱(101)的位置设有刻度。

4.根据权利要求1所述的一种纺织机械用减震装置,其特征在于:所述安装机构(2)包括底座(201)的底端内壁活动连接有活动座(204),所述底座(201)的侧面内壁与第一减震机构(3)的侧面固定连接,所述第一减震机构(3)的侧面与活动座(204)的侧面活动连接,所述活动座(204)的侧面内壁活动连接有安装板(202),所述安装板(202)的顶端与立柱(103)的底端固定连接,所述活动座(204)的底端内壁和顶端内壁均与第二减震机构(4)的侧面固定连接,所述第二减震机构(4)的侧面与安装板(202)的顶端和底端活动连接。

5.根据权利要求4所述的一种纺织机械用减震装置,其特征在于:所述第一减震机构(3)包括连接块(301),所述连接块(301)的侧面与活动座(204)的侧面固定连接,所述连接块(301)的侧面通过销活动连接有两个支撑杆(302),所述支撑杆(302)的侧面通过销活动连接有减震弹簧(303),所述支撑杆(302)的侧面通过销活动连接有阻尼器(305),所述支撑杆(302)的侧面与底座(201)的侧面内壁活动连接。

6.根据权利要求5所述的一种纺织机械用减震装置,其特征在于:所述支撑杆(302)的侧面活动套接有滚珠(304),所述滚珠(304)的侧面与底座(201)的侧面内壁传动连接。

7.根据权利要求4所述的一种纺织机械用减震装置,其特征在于:所述底座(201)的顶端固定连接有指示灯(209),所述底座(201)的开设有安装槽(207),所述安装槽(207)的顶端固定连接有压力弹簧(208),所述压力弹簧(208)的底端固定连接有压块(203),所述安装槽(207)的顶端固定连接有缓冲弹簧(205),所述缓冲弹簧(205)的底端固定连接有触控开关(206)。
