专利号: 2023221334420
申请人: 利辛县小路装饰材料销售有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

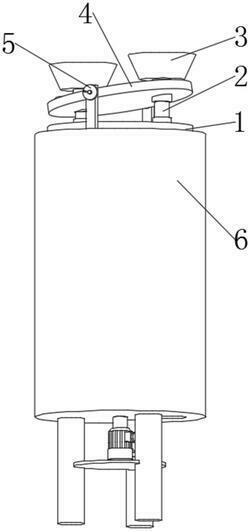

1.一种混凝土砂浆混料配比处理装置,包括盖板(1),其特征在于:所述盖板(1)上端设置有用于运输物料的伸缩组件(2),且伸缩组件(2)上端连接有进料组件(3),并且进料组件(3)外侧活动连接有配比组件(4),所述配比组件(4)上端安装有配重组件(7),且进料组件(3)内部设置有下料组件(8);

伸缩组件(2)包括固定在盖板(1)上端的粗筒(22),且粗筒(22)内部滑动连接有细筒(21);

进料组件(3)包括固定在细筒(21)上端的砂筒(32),且伸缩组件(2)设置有两组,另一组伸缩组件(2)上端连接有水泥筒(31);

配比组件(4)包括活动连接在水泥筒(31)和砂筒(32)外部的称重台(41),且称重台(41)中间设置有中心轴(42);

配重组件(7)包括固定在称重台(41)上端的卡合框(71),且卡合框(71)内部安装有配重块(72)。

2.根据权利要求1所述的一种混凝土砂浆混料配比处理装置,其特征在于:所述细筒(21)外侧设置有两组限位板(23),且限位板(23)设置在粗筒(22)内部,并且细筒(21)和粗筒(22)内部设置有统一直径的进料通道。

3.根据权利要求1所述的一种混凝土砂浆混料配比处理装置,其特征在于:所述水泥筒(31)和砂筒(32)重量一致,且水泥筒(31)和砂筒(32)内部设置有下料组件(8),并且水泥筒(31)和砂筒(32)分别位于称重台(41)两端,所述水泥筒(31)和砂筒(32)通过外侧连接的固定轴(33)与称重台(41)内部预设有活动槽活动连接。

4.根据权利要求1所述的一种混凝土砂浆混料配比处理装置,其特征在于:所述中心轴(42)两侧通过轴承连接有支撑杆(43),且支撑杆(43)外侧设置有显示组件(5)。

5.根据权利要求4所述的一种混凝土砂浆混料配比处理装置,其特征在于:所述显示组件(5)包括设置在支撑杆(43)一侧的指针(51),且指针(51)的转轴与中心轴(42)相互连接,并且指针(51)的12点方向表面固定有感应器(52)。

6.根据权利要求1所述的一种混凝土砂浆混料配比处理装置,其特征在于:所述盖板(1)底部连接有搅拌筒(6),且盖板(1)开设有与粗筒(22)开口对应的进料口,并且搅拌筒(6)底部设置有电机,而且电机的输出轴连接有搅拌杆。

7.根据权利要求1所述的一种混凝土砂浆混料配比处理装置,其特征在于:所述卡合框(71)设置在称重台(41)靠水泥筒(31)一侧表面,且卡合框(71)设置有两组。

8.根据权利要求3所述的一种混凝土砂浆混料配比处理装置,其特征在于:所述下料组件(8)包括固定在砂筒(32)一侧的旋转轴(83),且旋转轴(83)外侧活动连接有挡板(82),并且挡板(82)底部活动连接有电动伸缩杆(81),所述电动伸缩杆(81)设置在细筒(21)内部。
