专利号: 2023221343364
申请人: 广州市祥枫化工科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种水性聚氨酯树脂生产用反应釜,包括反应釜体(1),所述反应釜体(1)的上下两端分别安装有进料管(3)和排料管(4),所述反应釜体(1)的内侧设置有搅拌机构,其特征在于:所述搅拌机构包括第一搅拌结构和第二搅拌结构,所述反应釜体(1)的顶端安装有驱动箱(5),所述驱动箱(5)的内侧安装有驱动机构(6),所述驱动机构(6)驱动第一搅拌结构和第二搅拌结构同步反向转动;

所述第一搅拌结构包括轴套(9)和L型搅拌杆(7),所述轴套(9)的顶端与驱动机构(6)相连接,所述L型搅拌杆(7)安装于轴套(9)的侧端,且L型搅拌杆(7)与反应釜体(1)的内壁滑动贴合;

所述第二搅拌结构包括转轴(10)和倒L型搅拌杆(8),所述轴套(9)同轴套设于转轴(10)的外侧,所述转轴(10)的顶端与驱动机构(6)相连接,所述转轴(10)的底端延伸至轴套(9)的外侧,且倒L型搅拌杆(8)安装于转轴(10)位于轴套(9)外侧的位置,所述倒L型搅拌杆(8)位于L型搅拌杆(7)的内侧。

2.根据权利要求1所述的一种水性聚氨酯树脂生产用反应釜,其特征在于:所述L型搅拌杆(7)的内侧竖直平行安装有多个第一搅拌齿(11),所述倒L型搅拌杆(8)的内侧竖直平行安装有多个第二搅拌齿(12),且多个第一搅拌齿(11)与多个第二搅拌齿(12)一一交错分布。

3.根据权利要求1所述的一种水性聚氨酯树脂生产用反应釜,其特征在于:所述倒L型搅拌杆(8)的下端安装有刮架(13),且刮架(13)与反应釜体(1)的内底端滑动贴合。

4.根据权利要求1所述的一种水性聚氨酯树脂生产用反应釜,其特征在于:所述L型搅拌杆(7)和倒L型搅拌杆(8)均通过安装环(14)分别可拆卸安装于轴套(9)和转轴(10)上。

5.根据权利要求1所述的一种水性聚氨酯树脂生产用反应釜,其特征在于:所述反应釜体(1)的顶端可拆卸安装有密封盖(2),所述驱动箱(5)和进料管(3)均安装于密封盖(2)上。

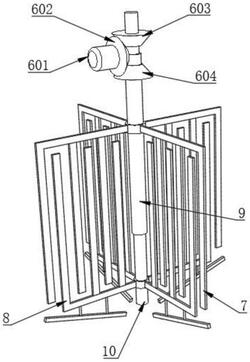

6.根据权利要求5所述的一种水性聚氨酯树脂生产用反应釜,其特征在于:所述驱动机构(6)包括驱动电机(601)、主锥齿轮(602)、第一副锥齿轮(603)和第二副锥齿轮(604),所述驱动电机(601)安装于驱动箱(5)的内侧,所述主锥齿轮(602)同轴安装于驱动电机(601)的输出轴上,所述第一副锥齿轮(603)位于第二副锥齿轮(604)的上侧,且第一副锥齿轮(603)和第二副锥齿轮(604)均与主锥齿轮(602)相啮合,所述第一副锥齿轮(603)同轴安装于转轴(10)上,所述转轴(10)的顶端转动安装于驱动箱(5)的内顶壁上,所述第二副锥齿轮(604)同轴安装于轴套(9)上,所述轴套(9)贯穿并转动安装于密封盖(2)上。
