专利号: 2023221369307
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

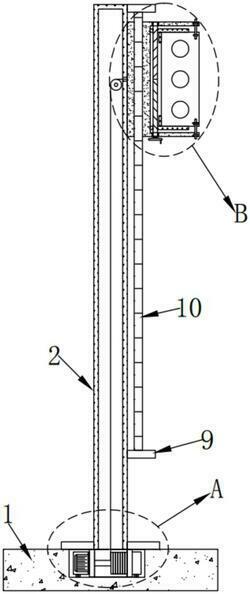

1.一种交通信号灯中信号灯箱的升降装置,其特征在于,包括:

底座;

柱体,所述柱体固定安装在所述底座上,所述柱体为中空结构;

安装架,所述安装架滑动安装在所述柱体的一侧;

信号灯箱,所述信号灯箱可拆卸安装在所述安装架内;

升降机构,所述升降机构设于所述底座和所述柱体上用于升降信号灯箱。

2.根据权利要求1所述的交通信号灯中信号灯箱的升降装置,其特征在于,所述底座内开设有安装槽,所述安装槽与所述升降机构相适配。

3.根据权利要求2所述的交通信号灯中信号灯箱的升降装置,其特征在于,所述升降机构包括电动绞盘、缆绳和滑轮,所述电动绞盘固定安装在所述安装槽内,所述缆绳缠绕在所述电动绞盘上,所述滑轮转动安装在所述柱体内,所述缆绳绕过滑轮与所述安装架固定连接。

4.根据权利要求3所述的交通信号灯中信号灯箱的升降装置,其特征在于,所述柱体的一侧固定安装有两个限位板,两个所述限位板之间固定安装有导向杆,所述导向杆与所述安装架滑动连接。

5.根据权利要求4所述的交通信号灯中信号灯箱的升降装置,其特征在于,所述安装架内转动安装有双向螺杆,所述双向螺杆上螺纹套设有两个夹块,两个所述夹块均与所述安装架的内壁相接触,两个所述夹块之间设有信号灯箱,所述双向螺杆的底端固定安装有手轮。

6.根据权利要求5所述的交通信号灯中信号灯箱的升降装置,其特征在于,所述安装架和所述信号灯箱上分别固定安装有多个插键槽,对应两个所述插键槽之间设有与插键槽相适配插削,所述插削上固定安装有限位块,所述限位块与所述插键槽对应设置。

7.根据权利要求3所述的交通信号灯中信号灯箱的升降装置,其特征在于,所述底座上固定安装有橡胶密封圈,所述橡胶密封圈与所述安装槽相适配。
