专利号: 2023221441598
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

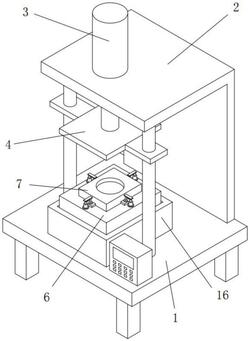

1.一种精密光学元件一次成型加工装置,其特征在于,包括:

底板,所述底板上设置有成型机构、多个拆装机构和缓冲机构;

所述成型机构包括L形架、第一液压缸、上模安装板、上模具、下模安装板、下模具和多个固定块,所述L形架固定安装在底板的顶部,所述第一液压缸固定安装在L形架上,所述上模安装板固定安装在第一液压缸的输出轴上,所述上模具安装在上模安装板的底部,所述下模安装板设置在底板的上方,所述下模具安装在下模安装板的顶部,所述上模具与下模具相适配,多个所述固定块分别固定安装在上模具和下模具上;

所述拆装机构包括腔体、驱动电机、固定轴、转盘、第二液压缸、条形板和压杆,所述腔体开设在下模安装板上,所述驱动电机固定安装在腔体内,所述固定轴固定安装在驱动电机的输出轴上,所述固定轴的顶端延伸至下模安装板外并与下模安装板转动连接,所述转盘固定安装在固定轴的顶端,所述第二液压缸固定安装在转盘的顶部,所述条形板固定安装在第二液压缸的输出轴上,所述压杆固定安装在条形板的底部,所述压杆的底部与固定块相接触。

2.根据权利要求1所述的精密光学元件一次成型加工装置,其特征在于:所述缓冲机构包括缓冲座、矩形凹槽、多个缓冲槽、多个缓冲杆和多个缓冲弹簧,所述缓冲座固定安装在底板的顶部,所述矩形凹槽开设在缓冲座的顶部,所述下模安装板的底部延伸至矩形凹槽内并与矩形凹槽滑动连接,多个所述缓冲槽均开设在下模安装板的底部,多个所述缓冲杆均固定安装在矩形凹槽的底部内壁上,多个所述缓冲杆的顶端分别延伸至多个缓冲槽内并分别与多个缓冲槽滑动连接,多个所述缓冲弹簧分别套设在多个缓冲杆上。

3.根据权利要求1所述的精密光学元件一次成型加工装置,其特征在于:所述底板的顶部固定安装有两个稳固滑杆,两个所述稳固滑杆的顶端均与L形架固定连接,两个所述稳固滑杆上均滑动套设有稳固滑块,两个所述稳固滑块相互靠近的一侧均与上模安装板固定连接。

4.根据权利要求1所述的精密光学元件一次成型加工装置,其特征在于:所述上模安装板和下模安装板上均开设有多个定位槽,所述上模具和下模具上均固定安装有多个定位杆,多个所述定位杆分别与多个定位槽相适配。

5.根据权利要求2所述的精密光学元件一次成型加工装置,其特征在于:所述矩形凹槽的内壁上开设有两个限位滑槽,两个所述限位滑槽内均滑动安装有限位滑块,两个所述限位滑块相互靠近的一侧均与下模安装板固定连接。

6.根据权利要求1所述的精密光学元件一次成型加工装置,其特征在于:所述底板的顶部固定安装有控制器,所述底板的底部固定安装有四个支撑腿。
