专利号: 2023221626787
申请人: 大连海工船舶工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

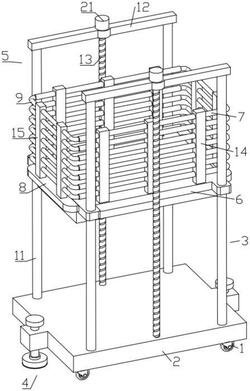

1.一种船舶修造施工作业平台,其特征在于:包括自锁式万向轮(1)、底座(2)、可升降扩展船舶修造施工作业平台(3)和定位组件(4),所述自锁式万向轮(1)设于底座(2)上,所述可升降扩展船舶修造施工作业平台(3)设于底座(2)上,所述定位组件(4)设于底座(2)上,所述可升降扩展船舶修造施工作业平台(3)包括升降组件(5)、主施工作业平台(6)、第一防护围杆(7)、扩展施工作业平台(8)、第二防护围杆(9)和扩展组件(10),所述升降组件(5)设于底座(2)上,所述主施工作业平台(6)设于升降组件(5)上,所述主施工作业平台(6)上设有第一支撑连接柱(14),所述第一防护围杆(7)设于第一支撑连接柱(14)上,所述主施工作业平台(6)内设有容纳槽,所述扩展施工作业平台(8)滑动设于容纳槽内,所述扩展施工作业平台(8)上设有第二支撑连接柱(15),所述第二防护围杆(9)设于第二支撑连接柱(15)上,所述第一防护围杆(7)内设有滑动腔,所述第二防护围杆(9)滑动设于滑动腔内,所述扩展组件(10)设于主施工作业平台(6)上且设于升降组件(5)上。

2.根据权利要求1所述的一种船舶修造施工作业平台,其特征在于:所述升降组件(5)包括导向柱(11)、顶板(12)和丝杆(13),所述导向柱(11)设于底座(2)上,所述顶板(12)设于导向柱(11)上,所述丝杆(13)的两端分别旋转设于顶板(12)和底座(2)上,所述主施工作业平台(6)通过螺纹套接设于丝杆(13)上且滑动套接设于导向柱(11)上。

3.根据权利要求2所述的一种船舶修造施工作业平台,其特征在于:所述扩展组件(10)包括双向螺纹杆(16)和滑块(17),所述主施工作业平台(6)内设有空腔,所述空腔通过滑槽与容纳槽连通,所述双向螺纹杆(16)旋转设于空腔内,所述滑块(17)通过螺纹套接设于双向螺纹杆(16)上且滑动设于滑槽内,所述扩展施工作业平台(8)设于滑块(17)上。

4.根据权利要求3所述的一种船舶修造施工作业平台,其特征在于:所述定位组件(4)包括定位螺纹杆(18)、手轮(19)和固定座(20),所述底座(2)上设有螺纹孔,所述定位螺纹杆(18)通过螺纹连接于螺纹孔内,所述手轮(19)设于定位螺纹杆(18)上,所述固定座(20)旋转设于定位螺纹杆(18)上。

5.根据权利要求4所述的一种船舶修造施工作业平台,其特征在于:所述顶板(12)上设有第一电机(21),所述丝杆(13)的一端设于第一电机(21)的输出轴上;

所述主施工作业平台(6)上设有第二电机(22),所述双向螺纹杆(16)的一端设于第二电机(22)的输出轴上。

6.根据权利要求5所述的一种船舶修造施工作业平台,其特征在于:所述固定座(20)上设有防护垫(23)。

7.根据权利要求6所述的一种船舶修造施工作业平台,其特征在于:所述扩展施工作业平台(8)对称设有两组,所述滑块(17)的数量与扩展施工作业平台(8)的数量相等且一一对应。
