专利号: 2023221707089
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

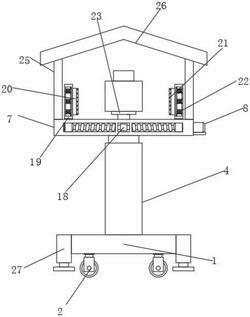

1.一种大气环境检测设备用安装支架,包括底板(1),其特征在于,所述底板(1)底部两侧均对称固定连接有两个万向轮(2),且底板(1)上对称固定连接有两个第一双向电机(3),两个所述第一双向电机(3)上均设置有支撑组件,且底板(1)顶部对称固定连接有两个立柱(4),两个所述立柱(4)内侧顶部固定连接有同一个支撑箱(5),且支撑箱(5)上固定安装有第二双向电机(6),所述第二双向电机(6)上设置有升降组件,且升降组件上固定连接有底座(7),所述底座(7)右侧固定安装有电动机(8),且电动机(8)上设置有夹持组件。

2.根据权利要求1所述的一种大气环境检测设备用安装支架,其特征在于,所述支撑组件包括固定连接于两个第一双向电机(3)两侧输出轴上的传动杆(9),且传动杆(9)上转动连接有传动箱(27),所述传动箱(27)内侧固定连接在底板(1)外侧上,且传动杆(9)上固定连接有第一锥齿轮(10),所述第一锥齿轮(10)上啮合连接有第二锥齿轮(11),且第二锥齿轮(11)上固定连接有螺纹杆(12),所述螺纹杆(12)上螺纹连接有螺纹套杆(13),且螺纹套杆(13)底部固定连接有固定板(14)。

3.根据权利要求1所述的一种大气环境检测设备用安装支架,其特征在于,所述升降组件包括固定连接于第二双向电机(6)两侧输出轴上的传动轴(15),且传动轴(15)转动连接在支撑箱(5)上,所述传动轴(15)上固定连接有传动齿轮(16),且传动齿轮(16)上啮合连接有单齿条滑杆(17),所述单齿条滑杆(17)顶部固定连接在底座(7)底部上,且单齿条滑杆(17)滑动连接在立柱(4)上。

4.根据权利要求1所述的一种大气环境检测设备用安装支架,其特征在于,所述夹持组件包括固定连接于电动机(8)输出轴上的双向螺纹柱(18),且双向螺纹柱(18)上螺纹连接有夹持板(19),所述夹持板(19)上滑动连接有支撑块(20),且支撑块(20)一侧固定连接有防滑垫(21),所述支撑块(20)另一侧固定连接有弹簧(22),且弹簧(22)固定连接在夹持板(19)上,所述底座(7)上固定连接有支撑座(23)。

5.根据权利要求1所述的一种大气环境检测设备用安装支架,其特征在于,所述底座(7)顶部两侧均对称固定连接有两个顶柱(25),且两个顶柱(25)顶部固定连接有同一个挡雨板(26)。

6.根据权利要求2所述的一种大气环境检测设备用安装支架,其特征在于,所述传动杆(9)上转动连接有转动架(24),且转动架(24)固定连接在底板(1)上,所述螺纹杆(12)转动连接在传动箱(27)上,且螺纹套杆(13)滑动连接在传动箱(27)上。

7.根据权利要求4所述的一种大气环境检测设备用安装支架,其特征在于,所述双向螺纹柱(18)转动连接在底座(7)上,且夹持板(19)滑动连接在底座(7)顶部上。
