专利号: 2023221796716
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

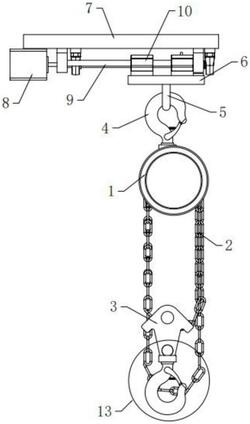

1.塔式起重机用吊钩,其特征在于:包括吊装机构(1),所述吊装机构(1)的下方设置有联动座(3),所述联动座(3)与吊装机构(1)之间的外壁上缠绕有链条(2);

所述联动座(3)的底部设置有吊钩机构(13),所述吊装机构(1)的顶端设置有上吊钩(4),所述上吊钩(4)的上方设置有联动板(6),所述联动板(6)的上方设置有基板(7);

所述基板(7)的内壁上转动连接有丝杆(10),所述丝杆(10)的外壁通过螺母与联动板(6)的底端固定连接,所述上吊钩(4)的顶部安装有吊环(5),所述吊环(5)的顶端与联动板(6)的底端固定连接。

2.根据权利要求1所述的塔式起重机用吊钩,其特征在于:所述基板(7)底端的一侧通过支座安装有旋转驱动件(8),所述旋转驱动件(8)的一端与丝杆(10)的一端固定连接。

3.根据权利要求1所述的塔式起重机用吊钩,其特征在于:所述丝杆(10)两侧的基板(7)底端皆通过定位座(12)设置有限位杆(9),所述限位杆(9)的外壁上滑动连接有滑座(11),所述滑座(11)的底端与联动板(6)的顶端固定连接。

4.根据权利要求1所述的塔式起重机用吊钩,其特征在于:所述吊钩机构(13)的内部依次设置有吊钩本体(1301)、抵接杆(1302)、复位弹簧(1303)以及抵接块(1304),所述联动座(3)的底端设置有吊钩本体(1301)。

5.根据权利要求4所述的塔式起重机用吊钩,其特征在于:所述吊钩本体(1301)靠近联动座(3)一端的外壁上转动连接有抵接杆(1302),所述抵接杆(1302)的内壁上安装有复位弹簧(1303),所述复位弹簧(1303)远离抵接杆(1302)的一端与吊钩本体(1301)的内壁相连接。

6.根据权利要求5所述的塔式起重机用吊钩,其特征在于:所述吊钩本体(1301)一侧的内壁上固定有抵接块(1304),所述抵接块(1304)的内壁与抵接杆(1302)的外壁相触碰。
