专利号: 2023221799818
申请人: 泉州阿帝云科技有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

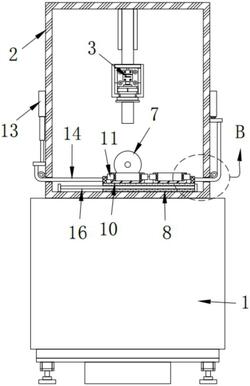

1.一种加工零件的激光刻印机,其特征在于,包括:

激光刻印机本体,所述激光刻印机本体有工作台、防护箱和激光设备本体组成,所述防护箱固定安装在所述工作台的顶部,所述激光设备本体设置在所述防护箱内;

处理箱,所述处理箱固定安装在所述工作台的一侧;

风机,所述风机固定安装在所述处理箱的顶部;

文丘里管,所述文丘里管固定安装在所述处理箱的顶部,所述文丘里管与所述风机的排风端固定连接;

吸风斗,所述吸风斗固定安装在所述防护箱的内壁一侧,所述吸风斗与所述文丘里管固定连接;

安装机构,所述安装机构设置在所述防护箱上;

处理机构,所述处理机构设置在所述处理箱上。

2.根据权利要求1所述的加工零件的激光刻印机,其特征在于,所述安装机构包括滑座、网架、放置架、固定机构和一组驱动机构,所述滑座滑动安装在所述防护箱的内壁底部,所述网架固定安装在所述滑座的顶部,所述放置架固定安装在所述滑座的顶部,所述放置架位于所述网架内,所述固定机构设置在所述放置架上。

3.根据权利要求2所述的加工零件的激光刻印机,其特征在于,所述驱动机构包括导向口、电动伸缩杆、缆绳和导线轮,所述导向口开设在所述防护箱的一侧,所述电动伸缩杆固定安装在所述防护箱的一侧,所述缆绳的两端分别固定安装在所述网架和电动伸缩杆上,所述缆绳贯穿导向口,所述导线轮固定安装在所述防护箱的一侧,所述导线轮与所述缆绳相接触。

4.根据权利要求2所述的加工零件的激光刻印机,其特征在于,所述防护箱的内壁底部固定安装有两个滑杆,两个所述滑杆均与所述滑座滑动连接。

5.根据权利要求2所述的加工零件的激光刻印机,其特征在于,所述防护箱的内壁一侧固定安装有排气管,所述排气管与所述滑座相对设置,所述防护箱的顶部固定安装有气泵,所述气泵的排气端与所述排气管固定连接。

6.根据权利要求1所述的加工零件的激光刻印机,其特征在于,所述处理机构包括隔板和两个滤网,所述隔板固定安装在所述处理箱内,所述隔板将所述处理箱内隔断形成有吸附腔和排气腔,所述吸附腔内固定安装有多个衔接板,两个所述滤网分别滑动安装在多个所述衔接板上。

7.根据权利要求1所述的加工零件的激光刻印机,其特征在于,所述防护箱的一侧固定安装有观察窗,所述防护箱的一侧开设有两个操作口,两个所述操作口内固定安装有橡胶条。
