专利号: 2023221932744
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

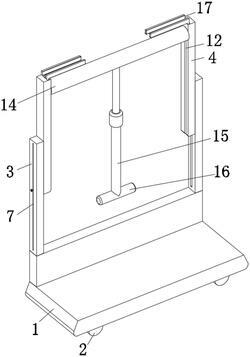

1.一种广告制作用张贴装置,其特征在于,包括:

架体本体(1),所述架体本体(1)的下端四角设置有万向轮本体(2),所述架体本体(1)的后端上侧设置有立杆(3),所述立杆(3)的上端设置有活动杆(4),所述活动杆(4)左右两端的下侧固定连接有第一滑块(5),所述立杆(3)上开设有第一滑槽(6),所述立杆(3)上开设有活动槽(7),所述活动杆(4)上开设有第二滑槽(12),所述第二滑槽(12)内滑动连接有第二滑块(13),两组所述第二滑块(13)之间设置有滚杆(14),所述滚杆(14)的下端设置有伸缩杆(15),所述伸缩杆(15)的下端端头固定连接有握把(16);

转动机构,所述转动机构设置在架体本体(1)的上端左右两侧,所述转动机构用于将活动杆(4)限位固定;

夹持机构,所述夹持机构设置在活动杆(4)的上端左右两侧,所述夹持机构用于将广告页的上端夹持固定。

2.根据权利要求1所述的一种广告制作用张贴装置,其特征在于:所述转动机构包括活动块(8)、螺套(9)、螺杆(10)和转把(11),所述活动槽(7)内滑动连接有活动块(8),所述活动块(8)内设置有螺套(9),所述螺套(9)内插设有螺杆(10),所述螺杆(10)远离架体本体(1)中心位置的一端固定连接有转把(11)。

3.根据权利要求1所述的一种广告制作用张贴装置,其特征在于:所述夹持机构包括夹块(17)、第三滑块(18)和第三滑槽(19),所述活动杆(4)的上端左右两侧设置有夹块(17),前端一组所述夹块(17)的下端固定连接有第三滑块(18),所述活动杆(4)的上端开设有第三滑槽(19)。

4.根据权利要求2所述的一种广告制作用张贴装置,其特征在于:所述活动块(8)和活动槽(7)的截面为方形,所述转把(11)的外壁环形等距设置有辅助转块。

5.根据权利要求1所述的一种广告制作用张贴装置,其特征在于:所述握把(16)的外壁设置有橡胶垫,且橡胶垫的外壁设置有深度为两毫米的防滑纹,所述握把(16)的截面为圆形。

6.根据权利要求3所述的一种广告制作用张贴装置,其特征在于:所述夹块(17)的外壁边缘为圆弧形,所述第三滑块(18)为T形块,所述第三滑槽(19)为T形槽,所述第三滑槽(19)和第三滑块(18)相适配。
