专利号: 2023221975735
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

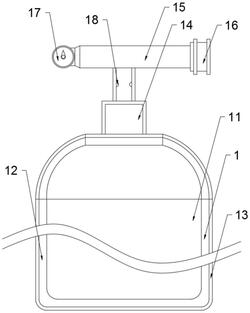

1.一种石油化工用防爆瓶,包括瓶体组件(1)、防爆组件(2)、防护组件(3),所述瓶体组件(1)包括防爆瓶(11),其特征在于:所述防爆瓶(11)包括钢质内壳(12)与外壳(13),所述防爆瓶(11)的顶部连接有瓶体阀盖(14),所述瓶体阀盖(14)远离防爆瓶(11)的一端连接有三通管(15),所述三通管(15)的一端连接有阀门(16),所述三通管(15)的内侧连接有浓度检测仪(18),所述防爆组件(2)包括放置座(21)、卡套环(24),所述放置座(21)上部的内侧开设有放置槽(22),所述放置槽(22)的内壁连接有防护层(23),所述卡套环(24)的内侧开设有卡环槽(25),所述防护组件(3)包括安装侧板(31),所述安装侧板(31)的内侧开设有侧板槽(32),所述侧板槽(32)的内侧设置有滑动块(33),所述滑动块(33)的一端连接有夹持块(34),所述侧板槽(32)的内侧设置有压缩弹簧(36)。

2.根据权利要求1所述的一种石油化工用防爆瓶,其特征在于:所述防爆瓶(11)的外壁周面涂有防腐涂层,所述瓶体阀盖(14)的下端与防爆瓶(11)相连通,所述瓶体阀盖(14)的顶部与三通管(15)相连接。

3.根据权利要求1所述的一种石油化工用防爆瓶,其特征在于:所述三通管(15)远离阀门(16)的一端连接有压力表(17),所述浓度检测仪(18)呈对称状设置在三通管(15)的内壁。

4.根据权利要求1所述的一种石油化工用防爆瓶,其特征在于:所述放置座(21)安装在安装侧板(31)的下端,所述放置槽(22)的尺寸与防爆瓶(11)的尺寸相匹配。

5.根据权利要求1所述的一种石油化工用防爆瓶,其特征在于:所述卡套环(24)安装在安装侧板(31)的顶部,所述卡套环(24)的内壁连接有防护层(23),所述卡环槽(25)的尺寸与防爆瓶(11)的尺寸相匹配。

6.根据权利要求1所述的一种石油化工用防爆瓶,其特征在于:所述安装侧板(31)共设置有两块,两块所述安装侧板(31)对称设置在卡套环(24)与放置座(21)之间的位置。

7.根据权利要求1所述的一种石油化工用防爆瓶,其特征在于:所述夹持块(34)为弧形结构设置,所述夹持块(34)每两块为一组且对称设置,所述夹持块(34)远离滑动块(33)的一端连接有防滑层(35)。

8.根据权利要求1所述的一种石油化工用防爆瓶,其特征在于:所述压缩弹簧(36)的一端与侧板槽(32)的内壁相连接,所述压缩弹簧(36)远离侧板槽(32)内壁的一端与滑动块(33)相连接。
