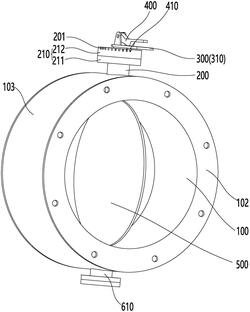

1.一种风管高温密封阀结构，其特征在于，包括：

内管(100)和外管(103)，所述外管(103)套设在所述内管(100)外部，所述内管(100)和外管(103)之间具有填充空间(101)，所述填充空间(101)内填充有隔热材料；

定位座(200)，所述定位座(200)沿所述外管(103)的径向固定插接在所述外管(103)上并穿入所述填充空间(101)中，所述定位座(200)于所述外管(103)外部的端面上设有若干卡槽(201)，各所述卡槽(201)所述定位座(200)的轴向等间距分布；

旋转手柄(300)，所述旋转手柄(300)同轴向转动穿接于所述定位座(200)，所述旋转手柄(300)的一端穿设至所述内管(100)中；

定位手柄(400)，所述定位手柄(400)铰接在所述旋转手柄(300)的另一端上，所述定位手柄(400)能够相对所述定位座(200)翻转以卡接到所述卡槽(201)中；

阀板(500)，所述阀板(500)位于所述内管(100)中并与所述旋转手柄(300)连接，所述阀板(500)随所述旋转手柄(300)转动以改变所述内管(100)内部的径向截面的开度大小。

2.根据权利要求1所述的风管高温密封阀结构，其特征在于：所述定位座(200)为管体结构，所述定位座(200)朝外的端部设有法兰结构(210)，所述卡槽(201)分布在所述法兰结构(210)的端面上，所述旋转手柄(300)转动连接在所述法兰结构(210)上。

3.根据权利要求2所述的风管高温密封阀结构，其特征在于：所述旋转手柄(300)与所述定位座(200)的内壁之间具有间隙。

4.根据权利要求2所述的风管高温密封阀结构，其特征在于：所述法兰结构(210)包括法兰座(211)和法兰盖(212)，所述法兰座(211)设置在所述定位座(200)的端部上，所述法兰盖(212)盖合在所述法兰座(211)上，所述卡槽(201)分布在所述法兰盖(212)的端面上。

5.根据权利要求4所述的风管高温密封阀结构，其特征在于：所述法兰盖(212)和所述法兰座(211)之间设有密封圈(220)。

6.根据权利要求1所述的风管高温密封阀结构，其特征在于：所述旋转手柄(300)包括呈7字形分布的横板部(310)和纵轴部(320)，所述纵轴部(320)与所述定位座(200)转动连接，所述横板部(310)上开设有通孔(311)，所述定位手柄(400)穿过所述通孔(311)卡接在所述卡槽(201)中。

7.根据权利要求1或6所述的风管高温密封阀结构，其特征在于：所述定位手柄(400)延伸出卡头(410)，所述卡头(410)朝向所述卡槽(201)的端部呈扁平长条状，所述卡头(410)与所述卡槽(201)配合卡接。

8.根据权利要求1所述的风管高温密封阀结构，其特征在于：还包括支撑座(610)和插轴(620)，所述支撑座(610)插接在所述外管(103)上并伸入至所述填充空间(101)内，所述支撑座(610)与所述定位座(200)同轴设置，所述插轴(620)同轴插接在所述支撑座(610)上并伸入至所述内管(100)中，所述插轴(620)的端部与所述阀板(500)转动连接。

9.根据权利要求8所述的风管高温密封阀结构，其特征在于：所述支撑座(610)的内部中空，所述支撑座(610)的内壁和所述插轴(620)中间具有间隙。

10.根据权利要求1所述的风管高温密封阀结构，其特征在于：所述内管(100)的两端沿径向延伸出法兰连接面(102)，所述外管(103)的端部与所述法兰连接面(102)的周边连接。
