专利号: 2023222243861
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

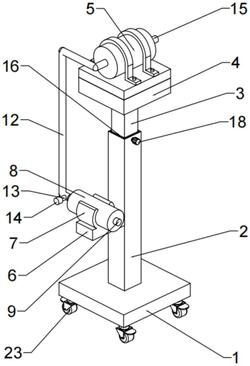

1.一种气体样品采集装置,包括底座(1),其特征在于:所述底座(1)的顶端设置有固定柱(2),所述固定柱(2)上可升降调节的设置有升降柱(3),所述升降柱(3)的顶端设置有安装座(4),所述安装座(4)上安装有气泵(5),所述固定柱(2)的一侧设置有支撑座(6),所述支撑座(6)上设置有卡合架(7),所述卡合架(7)上卡合设置有采集瓶(8),所述采集瓶(8)的两端均设置有通气管(9),并配合通气管(9)螺纹设置有密封盖(10),所述采集瓶(8)的内部设置有密封塞(11),一侧所述通气管(9)与气泵(5)之间设置有输气管(12),所述输气管(12)连接通气管(9)的一端侧壁上设置有排气管(13),所述排气管(13)上设置有密封帽(14),所述气泵(5)远离输气管(12)的一端设置有进气管(15)。

2.根据权利要求1所述的一种气体样品采集装置,其特征在于:所述固定柱(2)的顶端开设有升降槽(16),所述升降柱(3)的底端滑动位于升降槽(16)内,且与固定柱(2)之间设置有锁紧结构。

3.根据权利要求2所述的一种气体样品采集装置,其特征在于:所述锁紧结构包括螺纹设置在固定柱(2)侧壁且与升降槽(16)连通的锁紧柱(17),所述锁紧柱(17)的外端部设置有锁紧旋钮(18),且内端与升降柱(3)的外侧壁相抵。

4.根据权利要求1所述的一种气体样品采集装置,其特征在于:所述采集瓶(8)的内部配合设置有安装板(19),所述密封塞(11)分别设置有在安装板(19)的两侧。

5.根据权利要求4所述的一种气体样品采集装置,其特征在于:所述采集瓶(8)内腔的两端之间设置有限位柱(20),所述安装板(19)以及密封塞(11)上配合限位柱(20)设置有限位滑槽(21),所述安装板(19)以及密封塞(11)通过限位滑槽(21)滑动套装在限位柱(20)上。

6.根据权利要求3所述的一种气体样品采集装置,其特征在于:所述升降槽(16)内配合升降柱(3)设置有阻尼垫片(22)。

7.根据权利要求1所述的一种气体样品采集装置,其特征在于:所述底座(1)的底端设置有移动轮组(23)。
