专利号: 2023222297128
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

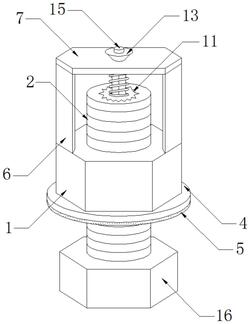

1.一种止退防松螺母,包括六角螺母(1)和螺栓杆(2),其特征在于:所述六角螺母(1)与螺栓杆(2)螺纹连接,所述螺栓杆(2)顶端的中部开设有齿轮槽(3),所述六角螺母(1)的顶端通过两个筋板(6)固定连接有水平板(7),所述水平板(7)顶端的中部开设有方孔(8),所述水平板(7)通过方孔(8)滑动连接有方杆(9),所述方杆(9)的表面套设有支撑弹簧(10),所述方杆(9)的底端焊接有齿轮盘(11),所述齿轮盘(11)与齿轮槽(3)卡合连接,所述方杆(9)顶端的中部固定设有光圆杆(12),所述光圆杆(12)转动连接有拉纽(13),所述拉纽(13)位于水平板(7)的顶端。

2.根据权利要求1所述的一种止退防松螺母,其特征在于,所述六角螺母(1)的底部固定设有垫片(4),所述垫片(4)的底端粘接有防滑垫(5),所述防滑垫(5)采用橡胶材质制成,所述防滑垫(5)的表面涂覆有抗老化剂。

3.根据权利要求1所述的一种止退防松螺母,其特征在于,所述拉纽(13)的中部开设有杆槽(14),所述拉纽(13)通过杆槽(14)与光圆杆(12)转动连接,所述光圆杆(12)的顶端固定设有挡块(15),所述挡块(15)的直径大于杆槽(14)的直径。

4.根据权利要求1所述的一种止退防松螺母,其特征在于,所述支撑弹簧(10)的底端与齿轮盘(11)的顶端搭接,所述支撑弹簧(10)的底端与水平板(7)底端的中部搭接。

5.根据权利要求1所述的一种止退防松螺母,其特征在于,两个所述筋板(6)的顶端分别与六角螺母(1)顶端的两侧焊接,两个所述筋板(6)的顶端分别与水平板(7)底端的两侧焊接。

6.根据权利要求1所述的一种止退防松螺母,其特征在于,所述螺栓杆(2)的底端固定设有螺栓头(16),所述螺栓杆(2)和六角螺母(1)均采用镀锌钢材质制成。
