专利号: 2023222357148
申请人: 江苏源道照明器材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

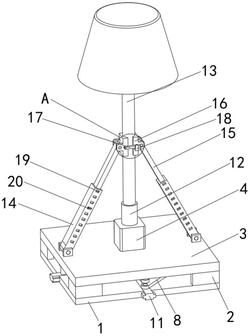

1.一种稳定性高的照明夹持底座,其特征在于,包括有:

底板(1),所述底板(1)上表面的四角均固定安装有侧板(2),所述侧板(2)的顶部固定安装有固定板(3),所述固定板(3)上表面的中部固定安装有固定盒(4);

支撑板(11),所述支撑板(11)的外表面与底板(1)的内壁活动套接;

推动机构,所述推动机构设置在底板(1)的上表面;

其中,所述推动机构包括有电机(5),所述电机(5)的底部与固定板(3)的上表面固定连接,所述电机(5)输出轴的另一端固定连接有转轴(6),所述转轴(6)的底端贯穿固定板(3)并延伸至固定板(3)的下方且与固定板(3)的内壁活动套接,所述转轴(6)外表面的底端固定套接有第一旋转杆(7),所述第一旋转杆(7)的两端均铰接有铰接杆(8),所述铰接杆(8)的另一端与支撑板(11)的上表面铰接,所述第一旋转杆(7)发生旋转将会使铰接杆(8)推动支撑板(11)发生运动,所述铰接杆(8)的底部与底板(1)的上表面活动连接,所述转轴(6)的外表面固定套接有位于第一旋转杆(7)上方的第二旋转杆(9),所述第二旋转杆(9)的两端均铰接有活动杆(10),所述活动杆(10)的另一端与支撑板(11)的上表面铰接。

2.根据权利要求1所述的一种稳定性高的照明夹持底座,其特征在于:所述固定盒(4)的上表面固定安装有固定筒(12),所述固定筒(12)的内部活动安装有灯杆本体(13)。

3.根据权利要求1所述的一种稳定性高的照明夹持底座,其特征在于:所述固定板(3)上表面的两侧均铰接有支撑杆(14),所述支撑杆(14)的内部活动套接有活动板(15)。

4.根据权利要求3所述的一种稳定性高的照明夹持底座,其特征在于:所述活动板(15)的顶端铰接有夹块(16),所述夹块(16)的内表面与灯杆本体(13)的外表面活动连接。

5.根据权利要求4所述的一种稳定性高的照明夹持底座,其特征在于:所述夹块(16)正面的左侧固定安装有圆杆(22),所述圆杆(22)的外表面活动套接有旋转块(17),所述夹块(16)正面的右侧固定安装有固定块(18),所述旋转块(17)的内表面与固定块(18)的外表面活动连接。

6.根据权利要求3所述的一种稳定性高的照明夹持底座,其特征在于:所述支撑杆(14)的前后两侧均开设有限位槽(19),所述活动板(15)底端的内部活动套接有限位块(20),所述限位块(20)的前端贯穿活动板(15)和限位槽(19)并延伸至支撑杆(14)的外部且与限位槽(19)的内表面活动套接。

7.根据权利要求6所述的一种稳定性高的照明夹持底座,其特征在于:所述限位块(20)之间固定安装有弹簧(21),所述弹簧(21)在弹力作用下将会推动限位块(20)向外运动。
