专利号: 2023222520686
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

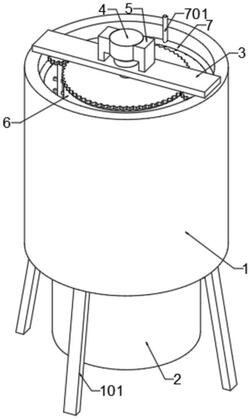

1.一种海洋生物活性物质提取装置,包括分离桶(1)、清理机构(8)和搅拌机构(11),其特征在于,所述分离桶(1)下端设有出口(102),且分离桶(1)下端对应出口(102)设有收集桶(2),所述分离桶(1)内对应出口(102)设有膜管(6),且分离桶(1)上端设有支撑板(3),所述支撑板(3)上侧设有电机(4),电机(4)下端设有贯穿支撑板(3)的转杆(9),且转杆(9)上设有与支撑板(3)固定连接的第一轴承(10),所述转杆(9)下端对应膜管(6)设有清理机构(8),且转杆(9)上设有搅拌机构(11)。

2.根据权利要求1所述的一种海洋生物活性物质提取装置,其特征在于,所述清理机构(8)包括往复丝杆(801)、滑块(802)、限位板(803)、连接杆(804)、横杆(805)、竖杆(806)和清理环(807),所述转杆(9)下端设有往复丝杆(801),往复丝杆(801)下端设有限位板(803),且往复丝杆(801)上螺纹连接滑块(802)。

3.根据权利要求2所述的一种海洋生物活性物质提取装置,其特征在于,所述滑块(802)下端左右对称设有贯穿出口(102)的连接杆(804),连接杆(804)下端设有横杆(805),横杆(805)上端设有贯穿分离桶(1)的竖杆(806),且竖杆(806)上端设有清理环(807),清理环(807)内壁与膜管(6)相贴合。

4.根据权利要求1所述的一种海洋生物活性物质提取装置,其特征在于,所述搅拌机构(11)包括第一齿轮(1101)、连接板(1102)、搅拌杆(1103)、搅拌块(1104)、第二轴承(1105)和第二齿轮(1106),所述转杆(9)上左右对称设有连接板(1102),连接板(1102)下端设有第二轴承(1105),第二轴承(1105)下端设有搅拌杆(1103),搅拌杆(1103)位于分离桶(1)与膜管(6)之间,且搅拌杆(1103)上左右对称设有若干搅拌块(1104)。

5.根据权利要求4所述的一种海洋生物活性物质提取装置,其特征在于,所述转杆(9)上设有第一齿轮(1101),搅拌杆(1103)上对应第一齿轮(1101)设有第二齿轮(1106),第一齿轮(1101)与第二齿轮(1106)相啮合。

6.根据权利要求1所述的一种海洋生物活性物质提取装置,其特征在于,所述分离桶(1)内设有环形管(7),环形管(7)上端连通连接管(701),环形管(7)下端设有若干喷头(702)。

7.根据权利要求1所述的一种海洋生物活性物质提取装置,其特征在于,所述分离桶(1)下端四角处设有支撑腿(101),且电机(4)左右两端设有支架(5),支架(5)下端与支撑板(3)固定连接。
