专利号: 2023222616744
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-05-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

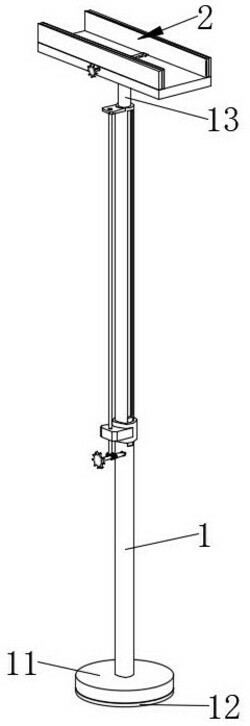

1.高层建筑用建筑支撑架,包括空心支撑杆(1),其特征在于:所述空心支撑杆(1)的内壁滑动设有活动支撑杆(13),所述活动支撑杆(13)远离空心支撑杆(1)的一端设有支撑组件(2),所述空心支撑杆(1)的内部设有调节机构(3);

所述支撑组件(2)包括支撑顶板(21),所述活动支撑杆(13)远离空心支撑杆(1)的一端和支撑顶板(21)的下表面固定连接,所述支撑顶板(21)远离活动支撑杆(13)的一面固定安装有两个加强侧板(22),所述支撑顶板(21)靠近加强侧板(22)的一面设有两个限位板(23),所述支撑顶板(21)靠近加强侧板(22)的一面开设有滑槽(25),所述滑槽(25)的内壁滑动连接有两个滑块(26),一个所述滑块(26)的上表面和一个限位板(23)的下表面固定连接。

2.如权利要求1所述的高层建筑用建筑支撑架,其特征在于,所述空心支撑杆(1)的一端固定安装有底盘(11),所述底盘(11)远离空心支撑杆(1)的一面固定安装有第一防滑垫(12)。

3.如权利要求1所述的高层建筑用建筑支撑架,其特征在于,两个所述限位板(23)的相对侧均固定安装有第二防滑垫(24)。

4.如权利要求1所述的高层建筑用建筑支撑架,其特征在于,所述支撑顶板(21)的一侧转动安装有双头螺杆(27),所述双头螺杆(27)贯穿滑槽(25)并和两个滑块(26)螺纹转动连接。

5.如权利要求4所述的高层建筑用建筑支撑架,其特征在于,所述双头螺杆(27)的一端固定安装有第一手柄(28)。

6.如权利要求1所述的高层建筑用建筑支撑架,其特征在于,所述调节机构(3)包括升降套筒(31),所述空心支撑杆(1)的内壁开设有两个导向槽(32),两个所述导向槽(32)的内壁均滑动连接有导向块(33),两个所述导向块(33)的相对侧和活动支撑杆(13)远离支撑顶板(21)的一端固定连接,两个所述导向块(33)的另一侧和升降套筒(31)的内壁固定连接,所述升降套筒(31)的外壁固定安装有升降座(34),所述空心支撑杆(1)的外壁设有丝杠(35),所述丝杠(35)贯穿升降座(34)并和升降座(34)螺纹转动连接。

7.如权利要求6所述的高层建筑用建筑支撑架,其特征在于,所述空心支撑杆(1)的一端固定安装有固定板(36),所述丝杠(35)远离升降座(34)的一端和固定板(36)转动连接。

8.如权利要求6所述的高层建筑用建筑支撑架,其特征在于,所述丝杠(35)靠近升降座(34)的一端固定安装有蜗轮(37),所述空心支撑杆(1)的外壁转动安装有蜗杆(38),所述蜗杆(38)和蜗轮(37)啮合连接,所述蜗杆(38)远离空心支撑杆(1)的一端固定安装有第二手柄(39)。
