专利号: 2023222689694
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

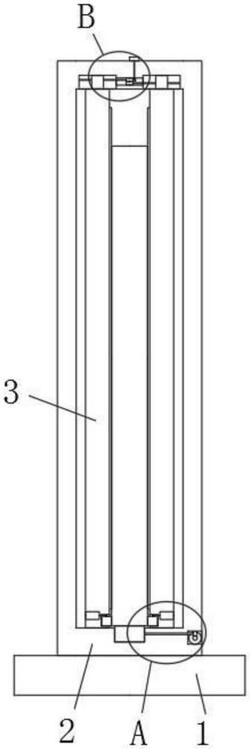

1.一种钢化玻璃生产用打磨设备,其特征在于,包括底座(1)、打磨外框(2)、两个调节板(3)和调节组件,所述打磨外框(2)固定安装在底座(1)上,两个调节板(3)均滑动安装在打磨外框(2)内,两个打磨外框(2)相互靠近的一侧均开设有控制槽,两个控制槽内均转动安装有打磨头(4),两个打磨头(4)上均固定安装有锥齿轮一(5),两个调节板(3)的一侧均固定安装有伺服电机(6),两个伺服电机(6)的输出轴上均固定连接有锥齿轮二(7),所述锥齿轮二(7)与对应的锥齿轮一(5)啮合,所述调节组件设置在打磨外框(2)上,所述调节组件与两个调节板(3)相连接。

2.根据权利要求1所述的一种钢化玻璃生产用打磨设备,其特征在于,所述调节组件包括两个滑块(13)和两个丝杆(14),两个调节板(3)的顶部均固定连接有滑块(13),所述打磨外框(2)的内壁上开设有两个滑槽,所述滑块(13)滑动安装在对应的滑槽内,两个滑块(13)的一侧均开设有螺纹孔,两个滑槽的内壁上均转动安装有丝杆(14),所述丝杆(14)螺纹安装在对应的螺纹孔内。

3.根据权利要求2所述的一种钢化玻璃生产用打磨设备,其特征在于,两个滑槽的一侧内壁上开设有同一个连接孔,两个丝杆(14)的一端均延伸至连接孔内并固定安装有控制轮(15),两个控制轮(15)相啮合。

4.根据权利要求3所述的一种钢化玻璃生产用打磨设备,其特征在于,所述控制轮(15)的一侧固定安装有蜗轮二(16),所述连接孔的内壁上转动安装有转动杆(9),所述转动杆(9)的一端固定安装有蜗杆二(17),所述蜗杆二(17)与蜗轮二(16)啮合,所述转动杆(9)的另一端固定安装有调节旋钮(18),所述调节旋钮(18)转动安装在打磨外框(2)的顶部。

5.根据权利要求1所述的一种钢化玻璃生产用打磨设备,其特征在于,所述打磨外框(2)的底部内壁上开设有若干个连接槽,若干个连接槽内均转动安装有驱动轮(8),所述打磨外框(2)的一侧开设有固定槽,所述固定槽的内壁上转动安装有若干个转动杆(9),所述转动杆(9)的一端固定安装在对应的驱动轮(8)上。

6.根据权利要求5所述的一种钢化玻璃生产用打磨设备,其特征在于,若干个转动杆(9)的另一端均固定安装有蜗轮一(10),所述控制槽的内壁上固定安装有步进电机(11),所述步进电机(11)的输出轴上固定连接有若干个蜗杆一(12),所述蜗杆一(12)与对应的蜗轮一(10)啮合。

7.根据权利要求1所述的一种钢化玻璃生产用打磨设备,其特征在于,所述控制槽的内壁上开设有旋转槽,所述打磨头(4)上固定连接有旋转块,所述旋转块转动安装在旋转槽内。
