专利号: 2023222875931
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

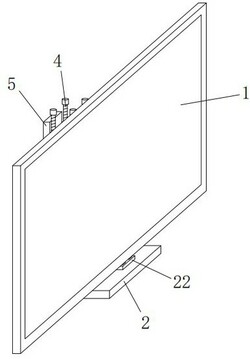

1.一种八臂旋转LED显示屏,其特征在于,包括:

LED显示屏本体;

底座,所述底座设置在所述LED显示屏本体的底部;

壳体,所述壳体固定安装在所述底座的顶部;

多个螺杆,多个所述螺杆均转动安装在所述壳体上;

U型架,所述U型架螺纹套设在多个所述螺杆上;

升降驱动机构,所述升降驱动机构设置在所述壳体的内壁上,所述升降驱动机构用于带动多个螺杆同步转动;

八臂旋转支撑机构,所述八臂旋转支撑机构设置在所述U型架上,所述八臂旋转支撑机构用于对LED显示屏本体进行支撑;

旋转驱动机构,所述旋转驱动机构设置在所述U型架上,所述旋转驱动机构用于控制LED显示屏本体旋转;

俯仰角调节机构,所述俯仰角调节机构设置在所述八臂旋转支撑机构上,所述俯仰角调节机构用于对LED显示屏本体的俯仰角进行调节。

2.根据权利要求1所述的八臂旋转LED显示屏,其特征在于,所述升降驱动机构包括第一电机、主动平齿轮和多个从动平齿轮,所述第一电机固定安装在所述壳体的底部内壁上,所述主动平齿轮固定套设在所述第一电机的输出轴上,多个所述从动平齿轮分别固定套设在多个所述螺杆上,所述主动平齿轮与多个从动平齿轮相啮合。

3.根据权利要求2所述的八臂旋转LED显示屏,其特征在于,所述八臂旋转支撑机构包括横轴、U型板、两个侧板、转轴、转动板、连接板和八个支撑臂,所述横轴转动安装在所述U型架上,所述U型板固定安装在所述横轴的一端,两个所述侧板均固定安装在所述U型板的一侧,所述转轴转动安装在两个所述侧板相互靠近的一侧,所述转动板固定套设在所述转轴上,所述转动板的一侧固定安装有连接板,多个所述支撑臂均固定安装在所述连接板上,多个所述支撑臂均与所述LED显示屏本体固定连接。

4.根据权利要求3所述的八臂旋转LED显示屏,其特征在于,所述旋转驱动机构包括第二电机、主动锥齿轮和从动锥齿轮,所述第二电机固定安装在所述U型架上,所述主动锥齿轮固定套设在所述第二电机的输出轴上,所述从动锥齿轮固定套设在所述横轴上,所述主动锥齿轮与所述从动锥齿轮相啮合。

5.根据权利要求4所述的八臂旋转LED显示屏,其特征在于,所述俯仰角调节机构包括第三电机、蜗杆和蜗轮,所述第三电机固定安装在所述U型板的内壁上,所述蜗杆固定安装在所述第三电机的输出轴上,所述蜗杆与所述U型板的内壁转动连接,所述蜗轮固定套设在所述转轴上,所述蜗轮与所述蜗杆相啮合。

6.根据权利要求5所述的八臂旋转LED显示屏,其特征在于,所述底座上设置有控制器,所述控制器与所述LED显示屏本体、第一电机、第二电机和第三电机电性连接。

7.根据权利要求1所述的八臂旋转LED显示屏,其特征在于,多个所述螺杆的顶端均固定安装有限位块,多个所述限位块均采用不锈钢材质。
