专利号: 2023222877829
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

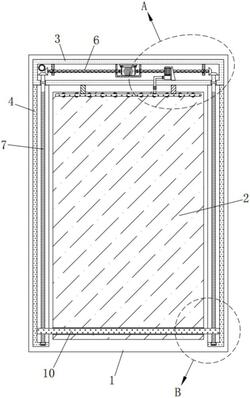

1.一种镀膜玻璃在线清洁装置,其特征在于,包括:

窗框,所述窗框上固定安装有镀膜玻璃;

箱体,所述箱体固定安装在所述窗框的一侧;

两个竖板,两个所述竖板均固定安装在所述窗框的一侧,两个所述竖板相互靠近的一侧均开设有滑动槽;

擦拭机构,所述擦拭机构设置在所述箱体和两个所述竖板上,用于清洁镀膜玻璃;

喷水机构,所述喷水机构设置在所述箱体上,用于清洁镀膜玻璃。

2.根据权利要求1所述的镀膜玻璃在线清洁装置,其特征在于,所述擦拭机构包括双轴电机、两个转轴、两个螺杆、两个第一锥形齿轮、两个第二锥形齿轮、连接板和擦拭布,所述双轴电机固定安装在所述箱体的顶部内壁上,两个所述转轴分别固定安装在所述双轴电机的两个输出轴上,两个螺杆均转动安装在所述箱体的底部,两个所述螺杆的底端分别与两个所述滑动槽的底部内壁转动连接,两个所述第一锥形齿轮分别固定安装在两个所述转轴相互远离的一端,两个所述第二锥形齿轮分别固定安装在两个所述螺杆的顶端,两个所述第二锥形齿轮分别与两个所述第一锥形齿轮相啮合,所述连接板螺纹安装在两个所述螺杆上,所述擦拭布固定安装在所述连接板的一侧。

3.根据权利要求1所述的镀膜玻璃在线清洁装置,其特征在于,所述喷水机构包括水泵、连接管、分流管和多个喷头,所述水泵固定安装在所述箱体的底部内壁上,所述连接管固定安装在所述水泵的排水端上,所述连接管的一端延伸至所述箱体的外部,所述分流管固定安装在所述连接管的一端,多个所述喷头均设置在所述分流管上。

4.根据权利要求1所述的镀膜玻璃在线清洁装置,其特征在于,所述窗框上固定安装有加水管,所述加水管的一端延伸至所述箱体的内部,所述加水管的顶端设置有密封盖,所述窗框的一侧设置有控制器。

5.根据权利要求2所述的镀膜玻璃在线清洁装置,其特征在于,所述箱体的顶部内壁上固定安装有保护壳,所述保护壳位于所述双轴电机的外部,所述保护壳的两侧分别与两个所述转轴转动连接。

6.根据权利要求2所述的镀膜玻璃在线清洁装置,其特征在于,两个所述转轴上均转动安装有支撑块,两个所述支撑块的顶部均与所述箱体的顶部内壁固定连接。

7.根据权利要求3所述的镀膜玻璃在线清洁装置,其特征在于,所述箱体的底部固定安装有两个连接块,两个所述连接块的底部均与所述分流管的顶部固定连接,所述连接管上设置有电磁阀。
