专利号: 2023223091052
申请人: 高邮市永兴不锈钢制品厂
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

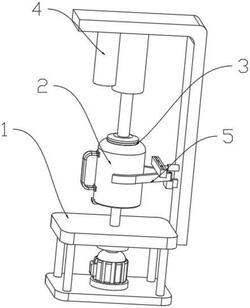

1.一种不锈钢制品边缘加工设备,包括加工台(1)、不锈钢杯子本体(2)、控制器,其特征在于,不锈钢杯子本体(2)的杯口超向下侧,加工台(1)上安装有升降装置(4),升降装置(4)用于带动电磁吸盘(3)上下移动,电磁吸盘(3)用于吸附、松开不锈钢杯子本体(2);

还包括两个辅助夹爪(5),两个辅助夹爪(5)分别位于不锈钢杯子本体(2)的前后两侧,辅助夹爪(5)连接用于夹紧机构,夹紧机构用于带动两个辅助夹爪(5)相互靠近夹紧不锈钢杯子本体(2)或带动两个辅助夹爪(5)相互远离松开不锈钢杯子本体(2);

所述加工台(1)上安装有打磨电机(10),打磨电机(10)连接打磨杆(11),打磨杆(11)位于不锈钢杯子本体(2)下方,打磨杆(11)上安装有用于打磨不锈钢杯子本体(2)杯口边缘的打磨组件(12),打磨杆(11)顶部安装有气泵(13),喷头(15)连接气泵(13)。

2.根据权利要求1所述的一种不锈钢制品边缘加工设备,其特征在于,所述夹紧机构包括固定座(6),辅助夹爪(5)与固定座(6)铰接,固定座(6)固定安装在加工台(1)上。

3.根据权利要求2所述的一种不锈钢制品边缘加工设备,其特征在于,所述辅助夹爪(5)与不锈钢杯子本体(2)贴合的一侧设置有弧形部,弧形部罩在不锈钢杯子本体(2)的外壁上。

4.根据权利要求3所述的一种不锈钢制品边缘加工设备,其特征在于,辅助夹爪(5)上固定安装有连接杆(7),连接杆(7)插入夹紧框架(8)中的滑槽内,且连接杆(7)与滑槽滑动连接,所述夹紧框架(8)连接用于带动其左右移动的伸缩杆(9),伸缩杆(9)安装在加工台(1)上,伸缩杆(9)连接控制器。

5.根据权利要求1所述的一种不锈钢制品边缘加工设备,其特征在于,所述打磨杆(11)固定连接有安装座(14),安装座(14)上安装有若干个朝向下侧的喷头(15)。
