专利号: 2023223156080
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

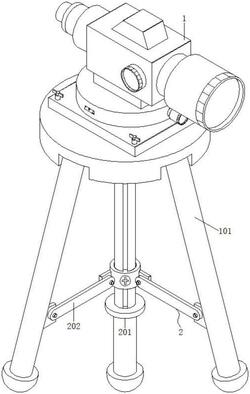

1.一种可调式双摄水准仪,包括双摄水准仪本体(1),其特征在于:所述双摄水准仪本体(1)的下方设置有安装板(103),所述安装板(103)的底部设置有支撑座(102),所述支撑座(102)的底部位置处皆转动连接有支撑杆(101),所述支撑杆(101)之间设置有省力调节机构(2),所述省力调节机构(2)由省力调节部件(201)和连接杆(202)组成,所述双摄水准仪本体(1)与安装板(103)之间设置有调平机构(3),所述调平机构(3)由水平柱(301)和调平组件(302)组成,所述支撑座(102)与安装板(103)通过定位安装机构(4)拆卸连接,所述定位安装机构(4)由定位孔(401)和定位安装构件(402)组成。

2.根据权利要求1所述的一种可调式双摄水准仪,其特征在于:所述支撑座(102)底部的中心位置处设置有省力调节部件(201),所述省力调节部件(201)的一端转动连接有连接杆(202),所述连接杆(202)的一端与支撑杆(101)的表面相互转动连接。

3.根据权利要求2所述的一种可调式双摄水准仪,其特征在于:所述省力调节部件(201)的内部设置有滑环(2011)、锁紧螺栓(2012)、滑槽(2013)和固定柱(2014),所述支撑座(102)底部的中心位置处固定有固定柱(2014),所述固定柱(2014)的表面开设有滑槽(2013)。

4.根据权利要求3所述的一种可调式双摄水准仪,其特征在于:所述固定柱(2014)的表面套设有滑环(2011).所述滑环(2011)与滑槽(2013)相互滑动配合,所述滑环(2011)的表面与连接杆(202)的一端相互转动连接,所述滑环(2011)的表面螺钉连接有锁紧螺栓(2012),所述锁紧螺栓(2012)的一端贯穿滑环(2011)并与滑槽(2013)的表面挤压紧固。

5.根据权利要求1所述的一种可调式双摄水准仪,其特征在于:所述双摄水准仪本体(1)的表面镶嵌有水平柱(301),所述双摄水准仪本体(1)与安装板(103)之间设置有调平组件(302)。

6.根据权利要求5所述的一种可调式双摄水准仪,其特征在于:所述调平组件(302)的内部包含有万向球(3021)、固定座(3022)、调节螺筒(3023)、调节螺柱(3024)和调平架(3025),所述安装板(103)表面的一侧固定有固定座(3022),所述固定座(3022)的表面嵌入设置有万向球(3021),所述万向球(3021)的一端与双摄水准仪本体(1)的底部相固定连接。

7.根据权利要求6所述的一种可调式双摄水准仪,其特征在于:所述双摄水准仪本体(1)的一端固定有调平架(3025),所述调平架(3025)的结构为L型结构,所述调平架(3025)的一端固定有调节螺柱(3024),所述调节螺柱(3024)的表面套设有调节螺筒(3023),所述调节螺筒(3023)与调节螺柱(3024)相互螺纹配合,所述调节螺筒(3023)的表面与安装板(103)的表面相互转动连接。

8.根据权利要求1所述的一种可调式双摄水准仪,其特征在于:所述安装板(103)的拐角位置处皆开设有定位孔(401),所述安装板(103)的表面设置有定位安装构件(402),所述定位安装构件(402)与定位孔(401)相互插接配合。

9.根据权利要求8所述的一种可调式双摄水准仪,其特征在于:所述定位安装构件(402)的内部包括有转把(4021)、螺帽(4022)和定位螺杆(4023),所述支撑座(102)表面的拐角位置处皆固定有定位螺杆(4023),所述定位螺杆(4023)与定位孔(401)相互插接配合。

10.根据权利要求9所述的一种可调式双摄水准仪,其特征在于:所述定位螺杆(4023)的表面螺纹套设有螺帽(4022),所述螺帽(4022)的表面与安装板(103)的表面紧密贴合,所述螺帽(4022)的顶部位置处固定有转把(4021)。
