专利号: 2023223186315
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

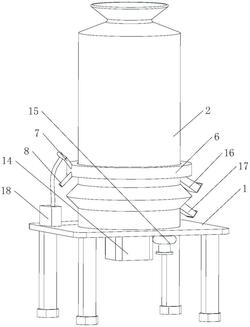

1.减震降噪型塑料颗粒清洗机,其特征在于,包括:底板(1)、用于减震降噪的翻粒单元、用于提高清洗全面性的搅拌单元和排出组件;

底板(1):上端安装有清洗筒(2),清洗筒(2)上设有排出组件;

翻粒单元:包含等距设在清洗筒(2)内部圆周的软条(3),软条(3)的内部等距开设有水弧孔(4)和气弧孔(5),软条(3)的内部分别开设有水通槽和气通槽,清洗筒(2)上安装有中转环(6),中转环(6)的内部分别开设有水腔和气腔,中转环(6)上分别安装有进水管(7)和进气管(8),底板(1)的上端安装有抽水泵(18);

搅拌单元:包含安装在清洗筒(2)内部上端的撑条(9),撑条(9)的中部转动连接有竖轴(10),竖轴(10)上等距安装有用于搅拌塑料颗粒的橡胶棒(11),若干橡胶棒(11)呈螺旋状排列,竖轴(10)上分别安装有第一滤网(12)和第二滤网(13)。

2.根据权利要求1所述的减震降噪型塑料颗粒清洗机,其特征在于:所述搅拌单元还包含安装在底板(1)下端的电机(14),电机(14)的输出轴连接竖轴(10)的下端,第一滤网(12)位于第二滤网(13)的上侧。

3.根据权利要求1所述的减震降噪型塑料颗粒清洗机,其特征在于:所述抽水泵(18)的进泵口通过进泵管连接在清洗筒(2)的下端,抽水泵(18)的出泵口通过出泵管与进水管(7)连接。

4.根据权利要求1所述的减震降噪型塑料颗粒清洗机,其特征在于:所述排出组件包含安装在底板(1)下端的排水管(15),清洗筒(2)的下端一侧分别安装有排料斗(16)和排污斗(17),排料斗(16)与第一滤网(12)水平,排污斗(17)与第二滤网(13)水平。
