专利号: 202322334172X
申请人: 江苏东南幕墙材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

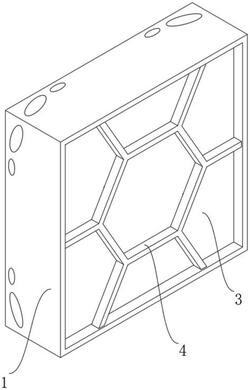

1.龙骨吊顶用铝扣板,包括扣板本体(1)、球面加强板(2)、功能层(3)和加强筋(4),其特征在于:所述扣板本体(1)的背面设置有相连通的球面槽(11)和矩形槽(12),所述球面槽(11)设置在所述矩形槽(12)的内侧,所述球面槽(11)内贴合有所述球面加强板(2),所述矩形槽(12)的内侧设置有所述功能层(3),所述矩形槽(12)的外侧设置有所述加强筋(4);

所述球面槽(11)的边缘处设置有四个沿圆周均匀分布的支板(13),所述球面加强板(2)与所述支板(13)抵接;

所述球面加强板(2)的凹面上固定有多个支撑柱(21),所述支撑柱(21)的外端与所述加强筋(4)固定连接。

2.根据权利要求1所述的龙骨吊顶用铝扣板,其特征在于,所述扣板本体(1)的四个侧面两端均设置有一大一小两个椭圆孔(14)。

3.根据权利要求1所述的龙骨吊顶用铝扣板,其特征在于,所述功能层(3)包括吸音板(31)、隔音板(32)、阻燃板(33)和隔热板(34);

所述吸音板(31)、所述隔音板(32)、所述阻燃板(33)和所述隔热板(34)由内到外相互粘接。

4.根据权利要求3所述的龙骨吊顶用铝扣板,其特征在于,所述吸音板(31)、所述隔音板(32)、所述阻燃板(33)和所述隔热板(34)的厚度均设置为6mm。

5.根据权利要求4所述的龙骨吊顶用铝扣板,其特征在于,所述吸音板(31)的内侧粘接在所述矩形槽(12)内,所述隔热板(34)的外侧与所述加强筋(4)抵接。

6.根据权利要求5所述的龙骨吊顶用铝扣板,其特征在于,所述吸音板(31)、所述隔音板(32)、所述阻燃板(33)和所述隔热板(34)上均设置有供所述支撑柱(21)穿过的通孔。

7.根据权利要求1所述的龙骨吊顶用铝扣板,其特征在于,所述加强筋(4)的形状设置为蜂窝状。
