专利号: 2023223419955
申请人: 沈阳永同有色铸造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

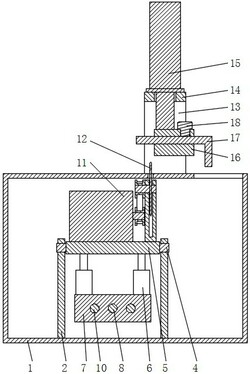

1.一种金属制品加工用切割装置,包括箱体(1),其特征在于:所述箱体(1)的内腔左右对称设有竖挡板(2),所述竖挡板(2)上开设有滑槽孔(3),所述滑槽孔(3)的前后两端朝下倾斜,所述滑槽孔(3)中活动连接有滑杆(4),所述滑杆(4)之间设有滑板(5),所述滑板(5)的上端设有切割机构,所述滑板(5)的下端四角均设有伸缩杆(6),所述伸缩杆(6)的下端之间设有驱动块(7),所述箱体(1)的前后侧壁之间转动连接有丝杆(8),所述丝杆(8)与所述驱动块(7)螺纹连接,所述箱体(1)的前端设有第一电机(9),所述第一电机(9)的输出端与所述丝杆(8)连接,所述箱体(1)的前后侧壁之间且在所述丝杆(8)的左右两侧对称设有光杆(10),所述光杆(10)贯穿所述驱动块(7)。

2.根据权利要求1所述的一种金属制品加工用切割装置,其特征在于:所述切割机构包括左右相对的第二电机(11)和带座圆锯(12),所述第二电机(11)与所述带座圆锯(12)之间通过皮带轮连接,所述箱体(1)的上侧壁开设有与所述带座圆锯(12)相互适配的切割条孔。

3.根据权利要求1所述的一种金属制品加工用切割装置,其特征在于:所述箱体(1)的上端右部设有背板(13),所述背板(13)的上端设有顶板(14),所述顶板(14)的上端设有电动缸(15),所述电动缸(15)的输出端贯穿所述顶板(14)并设有压块(16),所述压块(16)的中部左右贯穿活动连接有直角板(17),所述压块(16)的上部螺纹连接有与所述直角板(17)接触的锁紧螺栓(18),所述箱体(1)的上侧壁开设有与所述直角板(17)相互适配的限位条孔。
