专利号: 2023223432023
申请人: 佛山市美滴家园环保科技有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

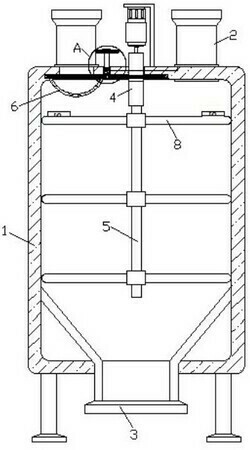

1.一种消毒液混合机,包括罐体(1),所述罐体(1)顶部的左右两侧均开设固定有进料斗(2),且所述罐体(1)的底部开设固定有排料斗(3),并且所述罐体(1)顶部的中间位置安装有电机;

其特征在于,还包括:

所述罐体(1)内壁的顶部贯穿轴承连接有轴杆(4),且所述轴杆(4)的顶端与电机的输出端固定连接,并且所述轴杆(4)内壁的底部贯穿滑动连接有转动杆(5),所述转动杆(5)的外侧等间距安装有搅拌叶片(8);

所述罐体(1)内部的两端均固定有支撑块(7),左侧所述进料斗(2)的内部固定有隔板(10),且左侧所述进料斗(2)内部位于隔板(10)的下方设置有活动板(11);

所述活动板(11)的外侧等角度安装有齿块(13),右侧所述进料斗(2)内壁的左右两侧均通过活动轴转动连接有挡板(18),两个所述挡板(18)的轴端与进料斗(2)的连接位置安装有扭力弹簧(19)。

2.根据权利要求1所述的一种消毒液混合机,其特征在于:所述活动板(11)的外侧与进料斗(2)的内壁之间为转动连接,且所述活动板(11)的内部等角度开设有第二通孔(14),所述隔板(10)的内部等角度开设有第一通孔(12),且所述第一通孔(12)与第二通孔(14)的位置相对应。

3.根据权利要求1所述的一种消毒液混合机,其特征在于:所述罐体(1)顶部的右侧通过轴转动连接有第一主动齿轮(9),且所述第一主动齿轮(9)的外侧与齿块(13)之间为啮合连接,并且所述第一主动齿轮(9)的轴端与挡板(18)的轴端之间通过牵引绳(20)相连接,所述牵引绳(20)的两端分别缠绕在第一主动齿轮(9)和挡板(18)的轴端,所述第一主动齿轮(9)的轴端与罐体(1)的连接位置安装有涡旋弹簧(21)。

4.根据权利要求1所述的一种消毒液混合机,其特征在于:所述罐体(1)内部上方的左侧转动连接有从动齿轮(16),且所述从动齿轮(16)的底部固定有撒料框(6),所述轴杆(4)的外侧套设固定有第二主动齿轮(17),且所述第二主动齿轮(17)与从动齿轮(16)之间为啮合连接。

5.根据权利要求1所述的一种消毒液混合机,其特征在于:所述搅拌叶片(8)的顶部安装有第一磁铁(22),所述支撑块(7)的底部安装有第二磁铁(23),且所述第二磁铁(23)与第一磁铁(22)的位置相对应,并且所述第二磁铁(23)与第一磁铁(22)相对面的磁性相同。

6.根据权利要求1所述的一种消毒液混合机,其特征在于:所述转动杆(5)上端的外侧与轴杆(4)的连接位置安装有复位弹簧(15),且所述转动杆(5)通过复位弹簧(15)与轴杆(4)之间构成弹性伸缩结构。
