专利号: 202322359494X
申请人: 宋越
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

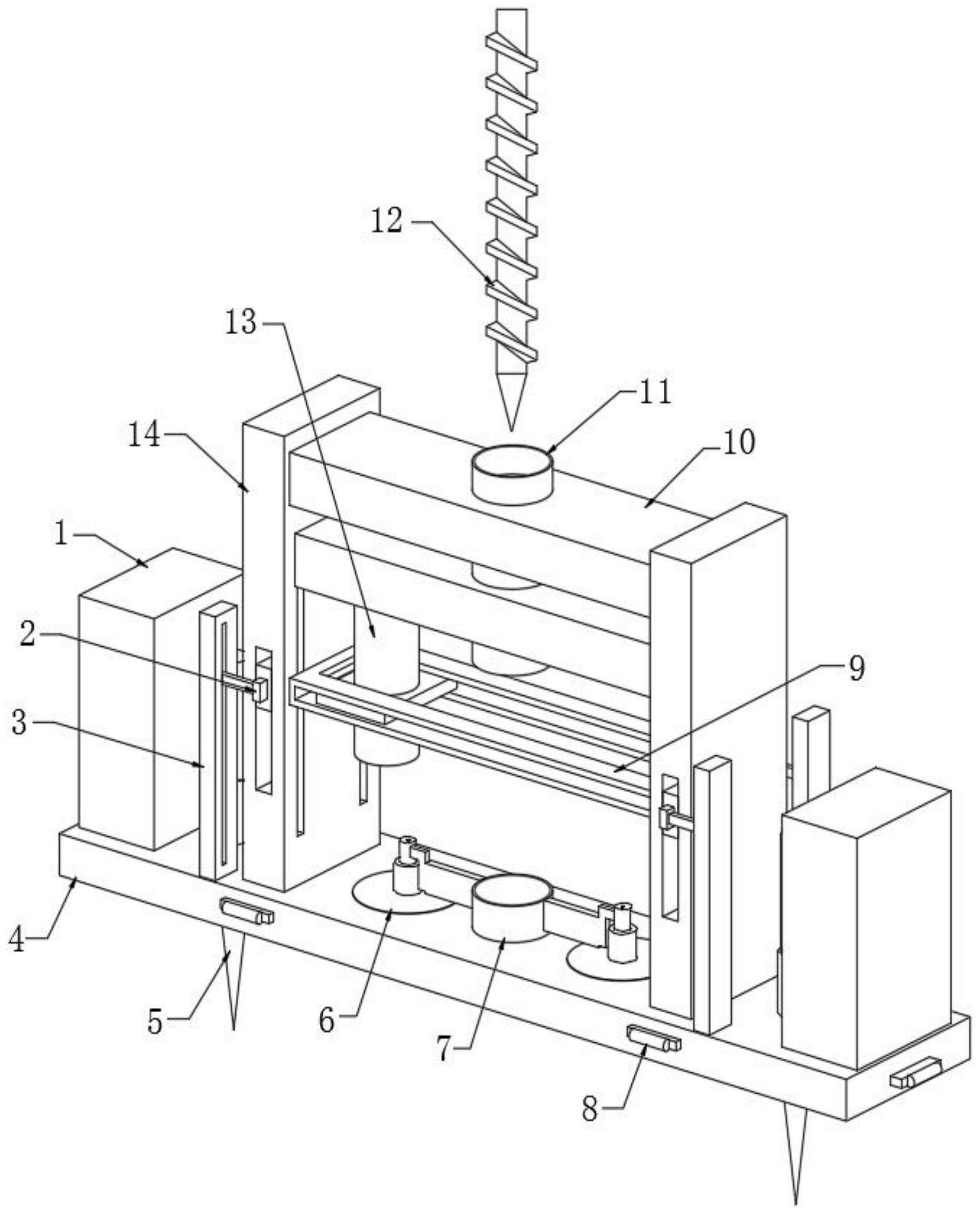

1.一种岩土勘察钻探防偏装置,其特征在于:包括:

底座(4),所述底座(4)的顶部设置有定位机构,所述定位机构包括:

对称设置在支架(14)顶部的两个支架(14),两个所述支架(14)之间设置有可升降的滑轨(9),所述滑轨(9)上开设有滑槽一(132),所述滑槽一(132)中设置有滑板(131),所述滑板(131)的中部设置有定位管(13);

所述底座(4)顶部中部开设有有通孔(17),所述通孔(17)中设置有导向管一(7),所述定位管(13)可在导向管一(7)中上下移动。

2.根据权利要求1所述的一种岩土勘察钻探防偏装置,其特征在于:所述滑轨(9)的两端均对称设置有两个滑块(21),所述支架(14)的前表面开设有方孔(22),两个所述滑块(21)的端部均设置有连接杆(2),所述连接杆(2)的延伸端设置有直线电机(3),所述直线电机(3)的底部与底座(4)的顶部相接触,所述支架(14)的侧壁还对称开设有两个滑槽二(141),两个所述滑块(21)均可在滑槽二(141)和方孔(22)中滑动。

3.根据权利要求1所述的一种岩土勘察钻探防偏装置,其特征在于:两个所述支架(14)之间还设置有固定板(10),所述固定板(10)的中部设置有导向管二(11),所述导向管一(7)的中心轴线与导向管二(11)的中心轴线位于同一条直线上,所述导向管二(11)的上方设置有钻杆本体(12)。

4.根据权利要求1所述的一种岩土勘察钻探防偏装置,其特征在于:所述底座(4)的顶部还开设有插槽(15),所述插槽(15)上插设有配重块(1),所述底座(4)的外壁设置有多个水准泡(8),所述底座(4)的顶部对称对称开设有两个导向管三(18),所述导向管三(18)中设置有插杆(5)。

5.根据权利要求1所述的一种岩土勘察钻探防偏装置,其特征在于:所述底座(4)的顶部靠近导向管一(7)的两侧均设置有清扫机构(6),所述清扫机构(6)包括:电动机(64),所述电动机(64)设置于底座(4)中,所述电动机(64)的输出轴连接有轴体(61),所述轴体(61)的外壁设置有扫杆(63),所述扫杆(63)。

6.根据权利要求5所述的一种岩土勘察钻探防偏装置,其特征在于:所述底座(4)的顶部还开设有凹槽(16),所述电动机(64)固定于凹槽(16)中,所述凹槽(16)的顶部还设置有圆槽,所述圆槽中设置有挡盖(62),所述挡盖(62)的顶部开设有圆孔,所述轴体(61)的延伸端贯穿圆孔。
