专利号: 2023223611818
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

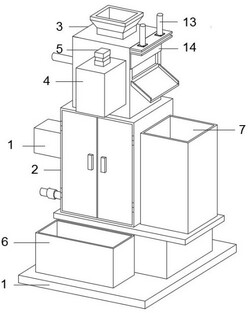

1.一种混凝土砂浆分离机构,包括底板(1),其特征在于:所述底板(1)顶部固定连接有底座,所述底座顶部固定连接有托板,所述托板顶部一侧固定连接有第一分离箱(2),所述第一分离箱(2)顶部连通连接有第二分离箱(3),所述第二分离箱(3)顶部中心处固定连接有进料斗,所述第二分离箱(3)前侧固定连接有储水箱(4),所述储水箱(4)顶部固定连接有泵体(5),所述泵体(5)后侧固定连接有供水管道,所述供水管道末端位于第二分离箱(3)内部。

2.根据权利要求1所述的一种混凝土砂浆分离机构,其特征在于:所述底座前侧设有集沙箱(6),所述第一分离箱(2)一侧设有石子收集箱(7),所述第一分离箱(2)前侧通过合页转动连接有箱门。

3.根据权利要求1所述的一种混凝土砂浆分离机构,其特征在于:所述第一分离箱(2)内部固定连接有集水箱(8),所述集水箱(8)底部一侧固定连接有排水管道,所述排水管道外围固定连接有阀体,所述排水管道末端位于第一分离箱(2)外部。

4.根据权利要求3所述的一种混凝土砂浆分离机构,其特征在于:所述集水箱(8)上方设有滤沙筛网(9),所述滤沙筛网(9)底部抵触连接有第一振荡电机,所述第一振荡电机侧壁与第一分离箱(2)内壁固定连接,所述第一分离箱(2)后侧固定连接有第一电动伸缩杆,所述第一电动伸缩杆末端固定连接有第一推板(10),所述第一推板(10)底部与滤沙筛网(9)顶部贴合连接。

5.根据权利要求1所述的一种混凝土砂浆分离机构,其特征在于:所述第二分离箱(3)内部固定连接有滤石筛网(11),所述滤石筛网(11)底部抵触连接有第二振荡电机,所述第二振荡电机侧壁与第二分离箱(3)内壁固定连接,所述第二分离箱(3)一侧固定连接有第二电动伸缩杆,所述第二电动伸缩杆末端固定连接有第二推板(12),所述第二推板(12)底部与滤石筛网(11)顶部贴合连接,所述第二分离箱(3)远离第二电动伸缩杆一侧开设有槽口。

6.根据权利要求5所述的一种混凝土砂浆分离机构,其特征在于:所述第二分离箱(3)顶部一侧固定连接有支板,所述支板顶部固定连接有液压油缸(13),所述液压油缸(13)末端固定连接有密封板(14),所述密封板(14)的大小与槽口的大小相匹配,所述密封板(14)下方设有导流板,所述导流板一端与第二分离箱(3)侧壁固定连接,所述导流板位于石子收集箱(7)上方。

7.根据权利要求1所述的一种混凝土砂浆分离机构,其特征在于:所述第一分离箱(2)一侧固定连接有烘干箱(15),所述烘干箱(15)内部固定连接有电阻加热丝(16),所述电阻加热丝(16)上方设有镂空板,所述镂空板顶部固定连接有耐高温鼓风机(17),所述耐高温鼓风机(17)一侧固定连接有吹气管道,所述吹气管道末端位于第一分离箱(2)内部。
